Цинковый литейный сплав ЦАМ4-1 — это высококачественный материал на основе цинка с добавлением алюминия, меди и магния, изготавливаемый в соответствии с требованиями ГОСТ 19424-74 и ГОСТ 19424-97. Благодаря оптимальному сочетанию компонентов, данный сплав обладает превосходными литейными свойствами и высокими механическими характеристиками, что делает его широко востребованным в металлургической промышленности для производства отливок и деталей средней прочности методом литья под давлением. ЦАМ4-1 успешно сочетает в себе хорошие литейные свойства с высокой коррозионной стойкостью и прочностью, отвечая требованиям современных производственных процессов.
Расшифровка маркировки и состав сплава ЦАМ4-1
Маркировка сплава ЦАМ4-1 соответствует стандартизированной системе обозначений, принятой в отечественной металлургии:
- Ц — цинк (основа сплава)
- А — алюминий (первый легирующий элемент)
- М — медь (второй легирующий элемент)
- 4 — процентное содержание алюминия (4%)
- 1 — процентное содержание меди (1%)

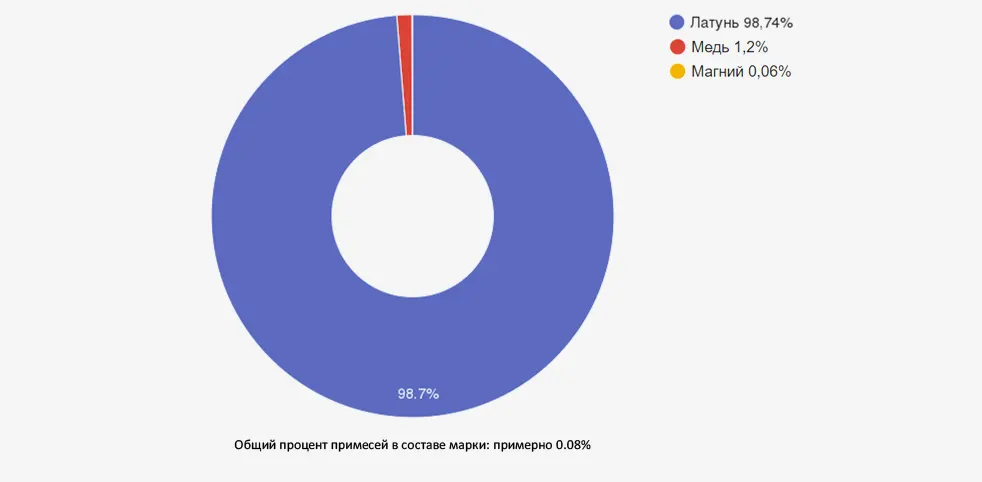

Химический состав сплава ЦАМ4-1
Согласно требованиям ГОСТ 19424-74 и ГОСТ 19424-97, химический состав сплава ЦАМ4-1 должен соответствовать следующим параметрам:
| Элемент | Содержание, % | Влияние на свойства материала |
|---|---|---|
| Цинк (Zn) | основа (≈94,8%) | Формирует основу сплава, обеспечивает литейные свойства и коррозионную стойкость |
| Алюминий (Al) | 3,5-4,3 (номинально 4,0) | Повышает прочность, текучесть расплава, улучшает технологические свойства |
| Медь (Cu) | 0,8-1,2 (номинально 1,0) | Увеличивает твердость, прочность и износостойкость |
| Магний (Mg) | 0,03-0,06 | Замедляет процессы старения, повышает прочность, предотвращает межкристаллитную коррозию |
| Железо (Fe) | не более 0,07 | Рассматривается как примесь, контролируется для сохранения технологических свойств |
| Свинец (Pb) | не более 0,005 | Вредная примесь, строго ограничивается для предотвращения изменения размеров |
| Кадмий (Cd) | не более 0,004 | Вредная примесь, строго ограничивается для сохранения стабильности размеров |
| Олово (Sn) | не более 0,002 | Вредная примесь, строго контролируется для предотвращения коробления и растрескивания |
| Прочие примеси | суммарно не более 0,015 | Контролируются для обеспечения стабильности свойств сплава |
Комбинация основных компонентов сплава ЦАМ4-1 (цинк, алюминий, медь и магний) обеспечивает оптимальный баланс между литейными свойствами, механическими характеристиками и коррозионной стойкостью. Особое внимание при производстве уделяется строгому контролю содержания вредных примесей, которые могут негативно влиять на стабильность размеров и свойства готовых отливок.
Физико-механические свойства сплава ЦАМ4-1
Цинковый литейный сплав ЦАМ4-1 обладает комплексом физических и механических свойств, делающих его привлекательным для производства различных ответственных деталей:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 6,8-6,9 | г/см³ |
| Температура плавления | 380-420 | °C |
| Предел прочности при растяжении | 300-350 | МПа |
| Относительное удлинение | 6-10 | % |
| Твердость по Бринеллю | 100-120 | HB |
| Модуль упругости | 85-90 | ГПа |
| Теплопроводность | 110-115 | Вт/(м·К) |
| Коэффициент линейного расширения | 26-28·10⁻⁶ | K⁻¹ |
| Электропроводность | 28-30 | % от меди |
| Усадка при литье | 1,1-1,3 | % |
Сплав ЦАМ4-1 отличается высокими прочностными характеристиками в сочетании с хорошей пластичностью, что делает его универсальным материалом для литья деталей различного назначения. Добавление меди (около 1%) обеспечивает повышенную твердость и износостойкость по сравнению с другими цинковыми сплавами, не содержащими этот элемент.
Важной особенностью сплава является его низкая склонность к старению благодаря оптимальному содержанию алюминия (4%) и присутствию магния. Это обеспечивает высокую стабильность размеров и свойств отливок в течение длительного времени эксплуатации, что критически важно для ответственных деталей машин и механизмов.
Технологические свойства и особенности обработки ЦАМ4-1
Литейные свойства
Сплав ЦАМ4-1 обладает следующими технологическими характеристиками, которые делают его отличным выбором для литья под давлением:
- Высокая жидкотекучесть, позволяющая получать отливки сложной конфигурации
- Способность заполнять тонкие сечения формы
- Хорошее качество поверхности литых деталей
- Минимальная пористость при правильно организованном процессе литья
- Умеренная усадка при затвердевании (1,1-1,3%)
- Оптимальная температура литья под давлением: 420-450°C
Методы литья и рекомендуемые параметры
Хотя сплав ЦАМ4-1 может использоваться с различными методами литья, он особенно эффективен при литье под давлением:
| Метод литья | Рекомендуемые параметры | Особенности и преимущества |
|---|---|---|
| Литье под давлением | Температура металла: 420-450°C Температура формы: 180-220°C Давление прессования: 20-40 МПа |
Оптимальный метод для сплава ЦАМ4-1. Обеспечивает высокую точность размеров, отличное качество поверхности и высокую производительность. Идеален для массового производства. |
| Литье в кокиль | Температура металла: 440-470°C Температура формы: 200-250°C |
Применяется для среднесерийного производства деталей. Требует тщательного контроля температурных режимов для предотвращения дефектов. |
| Литье в песчаные формы | Температура металла: 470-490°C Влажность смеси: не более 4% |
Используется редко, преимущественно для крупногабаритных деталей и опытных образцов. Требует специальных добавок в формовочную смесь для улучшения качества поверхности. |
Особенности старения и термической обработки
Сплав ЦАМ4-1 имеет низкую склонность к естественному старению благодаря оптимальному сочетанию легирующих элементов. Тем не менее, для обеспечения максимальной стабильности размеров и свойств рекомендуются следующие мероприятия:
- Строгий контроль содержания магния (0,03-0,06%), что эффективно замедляет процессы старения
- Для особо ответственных деталей может применяться стабилизирующая термическая обработка: выдержка при температуре 100-120°C в течение 4-6 часов
- Минимизация содержания вредных примесей (свинца, кадмия, олова), которые значительно ускоряют старение
- Контролируемое охлаждение отливок для формирования более равномерной и стабильной структуры
Благодаря низкой склонности к старению и оптимальному комплексу механических свойств, сплав ЦАМ4-1 является отличным выбором для производства ответственных деталей, требующих стабильности размеров и свойств в течение длительного срока эксплуатации.
Контроль качества и особенности поставки сплава ЦАМ4-1
Для обеспечения высокого качества продукции из сплава ЦАМ4-1 на всех этапах производства и поставки применяются строгие процедуры контроля в соответствии с ГОСТ 19424-74 и ГОСТ 19424-97:
Процедуры контроля качества
- Для каждой партии проводятся химические анализы состава
- При неудовлетворительных результатах испытаний проводится повторный анализ на удвоенном количестве образцов из той же плавки
- Результат повторной проверки распространяется на всю плавку
- Проводится визуальный контроль поверхности чушек для выявления дефектов
Требования к качеству поверхности
Согласно нормативным документам, слитки и чушки из сплава ЦАМ4-1 должны отвечать следующим требованиям:
- Поверхность должна быть однородной и плотной
- Не допускаются бросающиеся в глаза дефекты в виде инородных включений
- Материал должен иметь равномерную структуру без видимых неоднородностей
- Допускаются незначительные следы механической обработки для удаления поверхностных дефектов
Формы поставки и упаковка
Сплав ЦАМ4-1 поставляется в следующих формах:
- Чушки с пережимами, весом до 27 кг
- Крупногабаритные чушки весом до 500 кг (по согласованию с заказчиком)
- Другие формы в соответствии с требованиями заказчика
Упаковка и транспортировка осуществляются в соответствии со следующими правилами:
- Чушки одной марки сплава укомплектовываются в пакеты и скрепляются стальной лентой
- Масса пакета не должна превышать 1000 кг (по согласованию с заказчиком – до 1500 кг)
- На боковой части пакета крепится металлический или деревянный ярлык с указанием транспортной маркировки
- Крупногабаритные чушки не упаковываются в пакеты, транспортная маркировка наносится на их торцевую часть
- Транспортировка осуществляется в крытых транспортных средствах
- Безопасность транспортировки обеспечивается в соответствии с ГОСТ 21399-75 и ГОСТ 12.3.009-76
Маркировка и идентификация
Каждый слиток сплава ЦАМ4-1 маркируется в соответствии с требованиями нормативной документации:
- На каждом слитке должен быть товарный знак производителя
- Указывается номер плавки для обеспечения прослеживаемости
- Цветная маркировка наносится в виде двух вертикальных полос зеленой несмываемой краской на торце чушек
Соблюдение всех этих требований гарантирует высокое качество поставляемого сплава ЦАМ4-1 и обеспечивает его надежность при использовании в производстве ответственных деталей и компонентов.
Области применения сплава ЦАМ4-1
Благодаря оптимальному сочетанию литейных и механических свойств, цинковый сплав ЦАМ4-1 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Детали средней прочности для механизмов различного назначения
- Корпуса редукторов и подшипниковые узлы
- Кронштейны и опорные элементы
- Компоненты пневматических и гидравлических систем
- Детали трансмиссии и приводных механизмов
Автомобильная промышленность
- Компоненты карбюраторов и топливной системы
- Детали системы охлаждения
- Корпуса насосов и датчиков
- Элементы тормозной системы
- Декоративные детали интерьера и экстерьера
Приборостроение
- Корпуса и детали измерительных приборов
- Компоненты оптических систем
- Детали точных механизмов
- Корпуса электронных устройств
- Элементы систем управления
Электротехническая промышленность
- Корпуса электрооборудования
- Компоненты систем освещения
- Детали электрических соединителей
- Элементы систем охлаждения электронных устройств
- Экранирующие компоненты
Бытовая техника
- Корпусные детали малой бытовой техники
- Компоненты систем кондиционирования
- Детали бытовых приборов
- Элементы фурнитуры и декоративной отделки
- Детали замков и фиксирующих устройств
Строительство и архитектура
- Фурнитура для окон и дверей
- Декоративные элементы интерьера
- Компоненты вентиляционных систем
- Детали сантехнических устройств
- Элементы осветительных приборов
Формы поставки сплава ЦАМ4-1
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ4-1 в различных формах поставки:
| Наименование | Характеристики | Описание и применение |
|---|---|---|
| Цинковая чушка ЦАМ4-1 | Вес: до 27 кг Соответствие: ГОСТ 19424-97 |
Изделие с добавлением алюминия (4%) и меди (1%) с выраженными антикоррозийными свойствами. Обладает высокой прочностью и стабильностью размеров. Используется для литья под давлением деталей средней прочности, требующих хороших механических свойств и коррозионной стойкости. |
| Цинковый блок ЦАМ4-1 | Вес: до 500 кг (по согласованию) Соответствие: ГОСТ 19424-97 |
Обладает высокой коррозионной стойкостью и значительным пределом прочности. Используется как для покрытия изделий из других сплавов, так и для производства крупногабаритных отливок. Обеспечивает экономичность производства за счет снижения затрат на переплавку. |
| Слиток цинка ЦАМ4-1 | Размеры: по спецификации заказчика Температура плавления: 419°C |
Имеет отличные химические и технологические свойства. Применяется для производства ответственных деталей с высокими требованиями к точности размеров и качеству поверхности. Обеспечивает стабильное качество отливок в серийном производстве. |
| Цинковый порошок ЦАМ4-1 | Дисперсность: 20-100 мкм Чистота: соответствует ГОСТ |
Используется для создания антикоррозионных покрытий методом газотермического напыления. Применяется в производстве защитных составов для металлоконструкций и в порошковой металлургии для изготовления деталей сложной формы. |
| Цинковая проволока ЦАМ4-1 | Диаметр: 1-5 мм Поставка: в бухтах или на катушках |
Применяется для металлизации поверхностей методом электродугового напыления. Обеспечивает формирование плотных, высококачественных защитных покрытий с отличной адгезией к основному металлу. |
Вся продукция из сплава ЦАМ4-1 сопровождается сертификатами качества, подтверждающими соответствие материала требованиям ГОСТ 19424-97 и ГОСТ 19424-74. По согласованию с заказчиком возможно изготовление нестандартных типоразмеров и форм поставки, а также производство заготовок и готовых изделий по предоставленным чертежам.
Преимущества и недостатки сплава ЦАМ4-1
Преимущества:
- Отличные литейные свойства, особенно при литье под давлением
- Высокая прочность и твердость благодаря оптимальному содержанию меди и алюминия
- Низкая склонность к старению, обеспечивающая стабильность размеров
- Хорошая коррозионная стойкость в атмосферных условиях
- Отличная обрабатываемость резанием
- Возможность получения высококачественной поверхности отливок
- Хорошая теплопроводность
- Более низкая стоимость по сравнению с бронзами и латунями аналогичного назначения
- Возможность нанесения различных защитно-декоративных покрытий
Недостатки:
- Ограниченная рабочая температура (до 100-120°C)
- Снижение механических свойств при повышенных температурах
- Относительно высокая плотность по сравнению с алюминиевыми сплавами
- Необходимость строгого контроля содержания вредных примесей
- Ограниченная свариваемость обычными методами
- Чувствительность к некоторым агрессивным химическим средам
- Присутствие эффекта ползучести при длительных нагрузках
- Меньшая прочность по сравнению со сталями и титановыми сплавами
- Относительно узкий температурный интервал кристаллизации, требующий тщательного контроля процесса литья
Сравнение ЦАМ4-1 с другими цинковыми сплавами
Для оптимального выбора материала полезно сравнить характеристики сплава ЦАМ4-1 с другими цинковыми сплавами:
| Параметр | ЦАМ4-1 | ЦА4 | ЦАМ10-5 | ЦА15 |
|---|---|---|---|---|
| Содержание алюминия, % | 3,5-4,3 | 3,5-4,5 | 9,0-11,0 | 14,0-16,0 |
| Содержание меди, % | 0,8-1,2 | не более 0,1 | 4,0-6,0 | - |
| Предел прочности при растяжении, МПа | 300-350 | 240-280 | 270-320 | 270-320 |
| Относительное удлинение, % | 6-10 | 4-8 | 2-5 | 1-3 |
| Твердость, HB | 100-120 | 80-100 | 100-120 | 100-120 |
| Плотность, г/см³ | 6,8-6,9 | 6,7-6,8 | 6,6-6,8 | 6,3-6,5 |
| Склонность к старению | низкая | слабая | средняя | высокая |
| Литейные свойства | отличные | хорошие | очень хорошие | отличные |
| Основной метод применения | литье под давлением | литье в кокиль | литье под давлением | литье под давлением |
Сплав ЦАМ4-1 отличается от других цинковых сплавов оптимальным сочетанием механических и технологических свойств. По сравнению с ЦА4, он имеет более высокую прочность и твердость благодаря добавлению меди. В отличие от ЦАМ10-5 и ЦА15, сплав ЦАМ4-1 обладает лучшей пластичностью и меньшей склонностью к старению, что делает его универсальным материалом для широкого спектра применений.
Часто задаваемые вопросы (FAQ)
Какие основные преимущества сплава ЦАМ4-1 для литья под давлением?
Основные преимущества сплава ЦАМ4-1 для литья под давлением включают: 1) Отличную жидкотекучесть, обеспечивающую качественное заполнение форм сложной конфигурации; 2) Низкую температуру плавления (380-420°C), снижающую энергозатраты и износ оснастки; 3) Возможность получения отливок с высоким качеством поверхности, не требующих дополнительной обработки; 4) Минимальную склонность к образованию газовой пористости при правильно организованном процессе; 5) Высокую размерную точность получаемых деталей; 6) Низкую склонность к старению, что обеспечивает стабильность размеров в течение длительного срока эксплуатации; 7) Хорошую обрабатываемость резанием, если требуется последующая механическая обработка; 8) Возможность работы с относительно невысокими давлениями прессования, что увеличивает срок службы пресс-форм. Благодаря этим качествам, ЦАМ4-1 является предпочтительным материалом для массового производства точных деталей методом литья под давлением.
Как снизить риск возникновения дефектов при литье деталей из сплава ЦАМ4-1?
Для минимизации дефектов при литье деталей из сплава ЦАМ4-1 рекомендуется соблюдать следующие технологические принципы: 1) Тщательно контролировать температуру расплава (420-450°C для литья под давлением) - недогрев приводит к недоливам, перегрев - к газовой пористости; 2) Обеспечивать оптимальную температуру пресс-формы (180-220°C), равномерно распределенную по всей форме; 3) Проводить дегазацию расплава перед заливкой для удаления растворенных газов; 4) Правильно проектировать литниково-питающую систему с учетом направленного затвердевания; 5) Обеспечивать эффективную вентиляцию пресс-формы для удаления воздуха при заполнении; 6) Поддерживать оптимальные скорости впуска металла (30-50 м/с для тонкостенных деталей, 20-30 м/с для массивных); 7) Контролировать давление прессования и время выдержки под давлением; 8) Следить за чистотой расплава, не допуская попадания шлака и окислов; 9) Регулярно проводить обслуживание и очистку оборудования. Соблюдение этих рекомендаций позволяет существенно снизить количество брака и повысить качество отливок.
Каковы особенности механической обработки деталей из сплава ЦАМ4-1?
Механическая обработка деталей из сплава ЦАМ4-1 имеет следующие особенности: 1) Сплав хорошо обрабатывается резанием, позволяя достигать высокого класса чистоты поверхности; 2) Рекомендуется использовать острозаточенный инструмент из быстрорежущей стали или твердых сплавов; 3) Оптимальные режимы резания: скорость 200-300 м/мин, подача 0,1-0,3 мм/об; 4) При сверлении следует обеспечивать хороший отвод стружки, регулярно выводя сверло из отверстия; 5) Рекомендуется использовать охлаждающие жидкости на основе эмульсий или масел для предотвращения перегрева; 6) При фрезеровании предпочтительно использовать попутное фрезерование; 7) Для нарезания резьбы лучше применять бесстружечные методы (накатка); 8) Шероховатость поверхности Ra 0,8-1,6 мкм легко достигается стандартными методами обработки; 9) При шлифовании следует избегать перегрева, который может вызвать деформацию детали; 10) Сплав хорошо полируется до зеркального блеска с использованием стандартных полировальных паст. Благодаря этим характеристикам, детали из ЦАМ4-1 экономичны в производстве и позволяют получать высокоточные изделия с отличным качеством поверхности.
Можно ли использовать сплав ЦАМ4-1 для деталей, контактирующих с пищевыми продуктами?
Использование сплава ЦАМ4-1 для деталей, контактирующих с пищевыми продуктами, имеет существенные ограничения: 1) Цинковые сплавы, включая ЦАМ4-1, не рекомендуются для прямого контакта с пищевыми продуктами из-за возможности миграции ионов цинка и меди, особенно в кислых средах; 2) В случаях, когда такое применение необходимо, детали из ЦАМ4-1 должны иметь защитные покрытия, сертифицированные для контакта с пищевыми продуктами (никелирование, хромирование, специальные полимерные покрытия); 3) Без дополнительных защитных покрытий сплав может использоваться только для деталей, не имеющих прямого контакта с пищей (внешние корпусные элементы, декоративные детали, опорные конструкции); 4) Для применений, предполагающих прямой контакт с пищевыми продуктами, рекомендуется использовать специализированные пищевые нержавеющие стали или сертифицированные алюминиевые сплавы; 5) При проектировании оборудования для пищевой промышленности необходимо руководствоваться санитарно-эпидемиологическими нормами и правилами, действующими в данном регионе. Таким образом, хотя сплав ЦАМ4-1 обладает хорошими механическими и технологическими свойствами, его применение в пищевой промышленности должно быть тщательно продумано и ограничено случаями, когда исключен прямой контакт с пищевыми продуктами.
Заключение
Цинковый литейный сплав ЦАМ4-1 представляет собой высококачественный материал, обладающий оптимальным сочетанием литейных свойств, механических характеристик и коррозионной стойкости. Благодаря содержанию алюминия (4%) и меди (1%), а также присутствию магния, сплав демонстрирует отличные показатели прочности, твердости и низкую склонность к старению, что делает его идеальным для производства ответственных деталей методом литья под давлением.
Основными преимуществами сплава ЦАМ4-1 являются высокая точность получаемых отливок, отличное качество поверхности, стабильность размеров и свойств в течение длительного срока эксплуатации, а также экономическая эффективность производства. Эти качества обеспечивают его широкое применение в машиностроении, автомобильной промышленности, приборостроении и производстве бытовой техники.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ4-1, включая чушки, блоки, слитки, порошки и проволоку, полностью соответствующие требованиям ГОСТ 19424-97 и ГОСТ 19424-74. Мы гарантируем высокое качество поставляемых материалов и обеспечиваем профессиональную техническую поддержку, помогая клиентам выбрать оптимальные решения для конкретных производственных задач.
Статья подготовлена на основе материалов ГОСТ 19424-97, ГОСТ 19424-74 и других нормативных документов, регламентирующих производство и применение цинковых литейных сплавов. Технические данные опираются на многолетний производственный опыт специалистов компании "ОборонСпецСплав" в области литейных технологий и металлургии цветных металлов.
