Деформируемый цинковый сплав ЦАМ10-2 – высококачественный материал на основе цинка с добавлением значительного количества алюминия и меди, обладающий превосходными механическими свойствами, высокой прочностью и хорошей пластичностью. Этот сплав идеально подходит для получения изделий методами прессования и прокатки, что обуславливает его широкое распространение в различных отраслях промышленности.

Расшифровка маркировки

Маркировка сплава ЦАМ10-2 соответствует принятой в отечественных стандартах системе обозначений, где:

• Ц - цинк (основа сплава)
• А - алюминий (основной легирующий элемент)
• М - медь (дополнительный легирующий элемент)
• 10 - содержание алюминия в процентах (10%)
• 2 - содержание меди в процентах (2%)

Таким образом, маркировка ЦАМ10-2 указывает на цинковый сплав, содержащий 10% алюминия и 2% меди, где основу составляет цинк (около 88%).

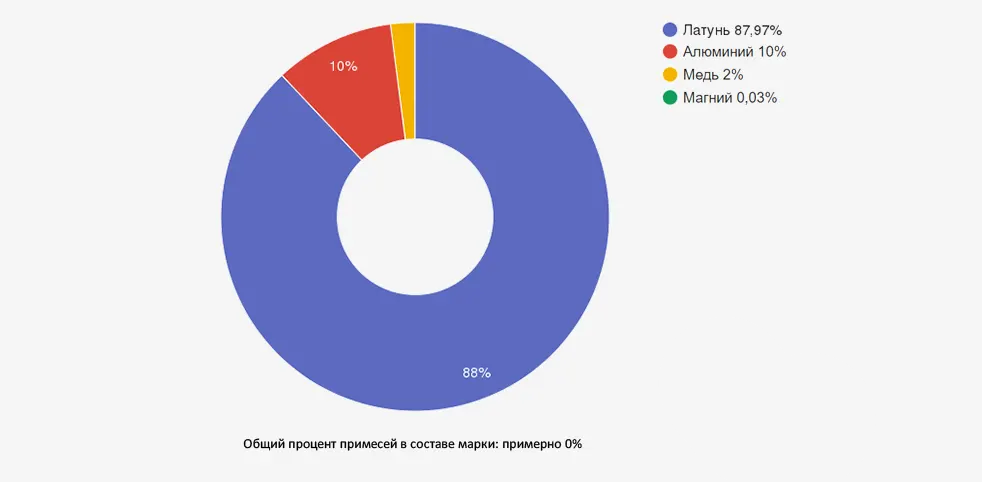

Химический состав

Химический состав сплава ЦАМ10-2 должен соответствовать следующим требованиям:

Химический состав ЦАМ10-2 (в %)

Элемент	Содержание, %	Влияние на свойства
Цинк (Zn)	основа (около 87,9-88,0%)	Основа сплава, обеспечивает коррозионную стойкость
Алюминий (Al)	9,5-10,5 (номинально 10,0)	Существенно повышает прочность, пластичность и сопротивление коррозии
Медь (Cu)	1,8-2,2 (номинально 2,0)	Увеличивает прочность, твердость и сопротивление ползучести
Магний (Mg)	0,03-0,10	Замедляет процессы старения, повышает прочность, предотвращает межкристаллитную коррозию
Свинец (Pb)	не более 0,004	Вредная примесь, строго ограничивается для предотвращения изменения размеров и ускорения старения
Кадмий (Cd)	не более 0,003	Вредная примесь, строго контролируется для сохранения стабильности размеров
Олово (Sn)	не более 0,002	Нежелательная примесь, строго ограничивается для предотвращения коробления и растрескивания
Железо (Fe)	не более 0,006	Нежелательная примесь, контролируется для сохранения технологических свойств

Особенностью химического состава ЦАМ10-2 является значительное содержание алюминия (10%), что существенно повышает механические свойства сплава. Для производства используется цинк с пониженным содержанием вредных примесей (свинца, кадмия, олова), что в сочетании с оптимальным количеством меди и добавкой магния обеспечивает высокие прочностные характеристики, хорошую пластичность и замедление процессов старения. Такой сбалансированный состав делает ЦАМ10-2 эффективной заменой более дорогостоящим латуням в ряде применений.

Физико-механические свойства сплава ЦАМ10-2

Сплав ЦАМ10-2 обладает следующими физическими и механическими характеристиками:

Физико-механические свойства ЦАМ10-2

Характеристика	Значение	Единица измерения
Плотность	6,3-6,5	г/см³
Температура плавления	380-400	°C
Предел прочности при растяжении	300-350	МПа
Относительное удлинение	15-25	%
Твердость по Бринеллю	100-120	HB
Модуль упругости	80-90	ГПа
Удельная теплоемкость	0,42-0,46	кДж/(кг·°C)
Теплопроводность	100-115	Вт/(м·К)
Коэффициент линейного расширения	23-25·10⁻⁶	K⁻¹
Удельное электрическое сопротивление	8,0-9,0	мкОм·м

Высокое содержание алюминия (10%) и оптимальное количество меди (2%) обеспечивают сплаву ЦАМ10-2 исключительное сочетание прочности и пластичности. Материал превосходно поддается горячей деформации при температурах 250-350°C и демонстрирует хорошие показатели при холодной обработке. Благодаря этому ЦАМ10-2 идеально подходит для изготовления сложнопрофильных деталей методами прессования, прокатки и штамповки.

Сплав характеризуется значительно более низкой плотностью (6,3-6,5 г/см³) по сравнению с латунями (8,4-8,5 г/см³), что позволяет снизить вес конструкций при сохранении прочностных характеристик. Высокая теплопроводность делает его привлекательным для использования в теплообменных аппаратах и охлаждающих системах.

Технологические свойства

Особенности производства и обработки

Производство и обработка сплава ЦАМ10-2 имеют ряд важных технологических особенностей:

• Для изготовления используется цинк с минимальным содержанием вредных примесей (свинца, кадмия, олова)
• Обязательно введение магния в количестве 0,03-0,10% для замедления процессов старения и повышения прочностных характеристик
• Оптимальные температуры для горячей обработки давлением составляют 250-350°C
• Материал легко поддается ковке в нагретом состоянии
• Сплав хорошо обрабатывается резанием, но требует применения острозаточенного инструмента
• При содержании 10% алюминия сплав имеет исключительно высокую прочность и пластичность
• Материал подвержен естественному старению, интенсивность которого зависит от химического состава
• Благодаря присадке магния и использованию цинка повышенной чистоты удается избежать межкристаллитной коррозии
• Возможно нанесение различных покрытий для улучшения декоративных и защитных свойств

Процессы старения и стабилизация размеров

Сплав ЦАМ10-2, как и другие материалы системы цинк-алюминий-медь, подвержен процессам естественного старения, что может приводить к изменению размеров изделий с течением времени. Особенно выраженным этот эффект становится при высоком содержании алюминия, которое в данном сплаве составляет 10%. Для минимизации негативных последствий старения применяются следующие меры:

• Тщательный контроль содержания алюминия и меди в узких пределах для обеспечения стабильной структуры
• Строгое ограничение содержания вредных примесей (свинца, кадмия, олова), усиливающих эффекты старения
• Обязательное введение магния в количестве 0,03-0,10%, что значительно замедляет процессы старения
• Применение специальных режимов стабилизирующей термической обработки
• Использование цинка повышенной чистоты для предотвращения межкристаллитной коррозии
• Проведение искусственного старения для стабилизации размеров перед финишной обработкой ответственных деталей

Благодаря комплексу этих мер удается существенно повысить размерную стабильность изделий из сплава ЦАМ10-2 и расширить области его применения.

Области применения сплава ЦАМ10-2

Благодаря исключительному сочетанию высокой прочности, пластичности и коррозионной стойкости, сплав ЦАМ10-2 находит широкое применение в различных отраслях промышленности:

Автомобильная промышленность

• Корпусные детали трансмиссии и коробок передач
• Элементы подвески и рулевого управления
• Компоненты системы охлаждения двигателя
• Детали топливной системы
• Декоративные элементы экстерьера и интерьера
• Корпуса датчиков и электронных блоков управления
• Элементы системы выхлопа

Строительство и архитектура

• Профнастил с высокой коррозионной стойкостью
• Кровельные материалы с полимерным покрытием
• Фасадные системы и облицовочные панели
• Водосточные системы повышенной прочности
• Декоративные архитектурные элементы
• Кронштейны и крепежные системы
• Изделия для молниезащиты

Машиностроение

• Корпуса редукторов и механизмов
• Шестерни и детали передаточных механизмов
• Подшипники скольжения для умеренных нагрузок
• Элементы гидравлических систем
• Детали пневматических механизмов
• Компоненты вентиляционных систем
• Детали насосного оборудования

Электротехническая промышленность

• Корпуса электрических приборов
• Экранирующие элементы
• Радиаторы охлаждения электронных компонентов
• Детали контактных групп
• Корпуса распределительных щитов
• Элементы системы заземления
• Компоненты осветительных приборов

Судостроение и морская техника

• Элементы судовой арматуры
• Компоненты систем охлаждения
• Протекторная защита для предотвращения коррозии других металлов
• Детали судовых механизмов
• Элементы палубного оборудования
• Компоненты навигационных систем
• Коррозионностойкие крепежные элементы

Сплав ЦАМ10-2 особенно эффективен для изготовления деталей, требующих высокой прочности и коррозионной стойкости в сочетании с хорошей пластичностью и невысокой массой. В ряде случаев он успешно заменяет более дорогостоящие латунные сплавы, обеспечивая снижение веса конструкций и стоимости производства при сохранении основных эксплуатационных характеристик.

Формы поставки

Компания "ОборонСпецСплав" предлагает сплав ЦАМ10-2 в следующих формах:

Формы поставки ЦАМ10-2

Вид продукции	Типоразмеры	Нормативный документ	Особенности
Цинковые чушки ЦАМ10-2	20-25 кг	ГОСТ, ТУ	Изготовлены из цинка с алюминием в количестве 10% и меди в размере 2%, благодаря своей прочности и защите от коррозии широко применяются в автомобильной отрасли
Цинковые слитки ЦАМ10-2	5-10 кг	ГОСТ, ТУ	Полуфабрикат, который используется для производства другой продукции, легко поддается ковке в нагретом состоянии
Цинковые листы ЦАМ10-2	толщина 0,5-5,0 мм	ГОСТ, ТУ	Используются для изготовления профнастила с применением полимерного покрытия, имеют качественное покрытие, что увеличивает срок эксплуатации
Цинковые ленты ЦАМ10-2	толщина 0,2-2,0 мм	ГОСТ, ТУ	Высокопрочный пластичный материал для изготовления деталей методом штамповки
Цинковая проволока ЦАМ10-2	диаметр 1-10 мм	ГОСТ, ТУ	Используется для изготовления крепежных элементов и в процессах металлизации
Цинковые прутки ЦАМ10-2	диаметр 8-50 мм	ГОСТ, ТУ	Применяются для изготовления деталей методом механической обработки
Цинковые профили ЦАМ10-2	по чертежам заказчика	ГОСТ, ТУ	Используются в строительстве и архитектуре для создания каркасных и декоративных элементов

Особенности маркировки и упаковки

В соответствии с требованиями нормативных документов, продукция из сплава ЦАМ10-2 маркируется следующим образом:

• Товарный знак предприятия-изготовителя
• Марка сплава (ЦАМ10-2)
• Номер плавки или партии
• Размерные характеристики (для проката)
• При поставке на экспорт - надпись "Made in Russia" или другая, указанная в договоре

Упаковка продукции осуществляется в соответствии с требованиями ГОСТ и обеспечивает сохранность материала при транспортировке и хранении. Транспортировка производится с соблюдением общих правил перевозки грузов в транспорте закрытого типа.

Все испытания производятся согласно стандартам испытаний качества. В случае, если результат окажется неудовлетворительным, производится повторная проверка. При повторной неудаче результат распространяется на всю партию.

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов и техническим условиям.

Преимущества и недостатки сплава ЦАМ10-2

Преимущества:

• Исключительно высокая прочность в сочетании с хорошей пластичностью
• Высокая коррозионная стойкость в атмосферных условиях
• Значительно меньшая плотность по сравнению с латунями (около 25% снижение веса)
• Превосходные деформационные свойства при горячей обработке (250-350°C)
• Удовлетворительная пластичность при холодной обработке
• Хорошая обрабатываемость резанием
• Возможность получения деталей сложной формы
• Высокая теплопроводность
• Значительно более низкая стоимость по сравнению с латунными сплавами
• Возможность вторичной переработки

Недостатки:

• Подверженность естественному старению, особенно выраженная из-за высокого содержания алюминия
• Необходимость специальных мер для стабилизации размеров
• Более низкий модуль упругости по сравнению со сталями и бронзами
• Ограниченная жаропрочность (до 250-300°C)
• Необходимость строгого контроля содержания вредных примесей
• Чувствительность к некоторым агрессивным химическим средам
• Требует специальных технологических режимов обработки
• Ограниченная свариваемость
• Более низкая усталостная прочность по сравнению с латунями
• Потенциальная нестабильность свойств при нагреве выше 300°C

Сравнение с другими материалами

Для оптимального выбора материала полезно сравнить ЦАМ10-2 с другими сплавами:

Сравнительные характеристики различных сплавов

Параметр	ЦАМ10-2	ЦАМ0.2-4	Латунь Л63	Алюминиевый сплав АД31
Предел прочности при растяжении, МПа	300-350	240-280	320-380	210-240
Относительное удлинение, %	15-25	10-15	35-45	12-15
Твердость, HB	100-120	80-100	80-100	65-75
Плотность, г/см³	6,3-6,5	7,0-7,1	8,4-8,5	2,7-2,8
Коррозионная стойкость	высокая	высокая	средняя	высокая
Обрабатываемость резанием	хорошая	хорошая	отличная	хорошая
Деформируемость при нагреве	отличная	отличная	отличная	отличная
Стабильность размеров	удовлетворительная	хорошая	отличная	хорошая
Относительная стоимость	средняя	средняя	высокая	средняя

По сравнению с ЦАМ0.2-4, сплав ЦАМ10-2 обладает значительно более высокими показателями прочности и пластичности благодаря увеличенному содержанию алюминия, но при этом имеет меньшую размерную стабильность из-за более выраженных процессов старения. В сравнении с латунью Л63, ЦАМ10-2 демонстрирует сопоставимую прочность, но значительно меньшую плотность (на 25-30%), что обеспечивает существенное снижение веса конструкций при более низкой стоимости. По сравнению с алюминиевыми сплавами, ЦАМ10-2 имеет более высокую прочность и твердость, но и значительно большую плотность.

Часто задаваемые вопросы (FAQ)

Почему для сплава ЦАМ10-2 так важно контролировать содержание примесей?

Контроль содержания примесей в сплаве ЦАМ10-2 критически важен по нескольким причинам: 1) Свинец, кадмий и олово существенно ускоряют процессы старения, что приводит к изменению размеров и потенциальному растрескиванию изделий; 2) Эти примеси негативно влияют на механические свойства сплава, особенно на пластичность; 3) Чистота состава напрямую влияет на коррозионную стойкость — при повышенном содержании примесей возрастает риск межкристаллитной коррозии; 4) Примеси могут образовывать с алюминием (10%) и медью (2%) нежелательные фазы, нарушающие структурную однородность; 5) Точный контроль примесей необходим для обеспечения стабильных технологических свойств при деформации и механической обработке. Поэтому для производства ЦАМ10-2 используется цинк повышенной чистоты, а содержание свинца, кадмия и олова строго ограничивается и непрерывно контролируется.

Как добиться максимальной стабильности размеров изделий из ЦАМ10-2?

Для обеспечения максимальной стабильности размеров изделий из ЦАМ10-2 рекомендуется комплексный подход: 1) Строгий контроль химического состава с точным соблюдением содержания алюминия (10%), меди (2%) и обязательным введением магния (0,03-0,10%); 2) Минимизация содержания вредных примесей (свинца, кадмия, олова); 3) Проведение искусственного старения готовых изделий — выдержка при температуре 100-150°C в течение 8-12 часов; 4) Применение дополнительной стабилизирующей термообработки — циклирование между комнатной температурой и температурой 80-100°C; 5) Избегание механических напряжений в готовых изделиях — правильное проектирование с учетом равномерности сечений; 6) Для особо ответственных деталей — предварительная выдержка заготовок в течение нескольких недель перед финишной обработкой; 7) Оптимальные режимы деформационной и термической обработки, исключающие остаточные напряжения. Совокупность этих мер позволяет значительно повысить размерную стабильность даже для сплава с высоким содержанием алюминия.

В каких случаях ЦАМ10-2 может эффективно заменить латунь?

Сплав ЦАМ10-2 может эффективно заменить латунь в следующих случаях: 1) Когда важно снижение веса конструкции — плотность ЦАМ10-2 (6,3-6,5 г/см³) примерно на 25-30% ниже, чем у латуни (8,4-8,5 г/см³); 2) При необходимости снижения стоимости изделий — цинковые сплавы значительно дешевле медных; 3) В условиях, требующих повышенной коррозионной стойкости в атмосферных и некоторых агрессивных средах; 4) Для деталей, изготавливаемых методами горячего прессования и штамповки, где ЦАМ10-2 демонстрирует превосходные технологические свойства; 5) В изделиях, где не критичны высокая электропроводность и теплопроводность латуни; 6) Для деталей средней нагруженности, где усталостная прочность латуни избыточна; 7) В конструкциях, где высокая твердость ЦАМ10-2 (100-120 HB) является преимуществом по сравнению с латунью (80-100 HB). Замена не рекомендуется в узлах с высокими ударными нагрузками, требованиями к электропроводности или работающих при температурах выше 300°C.

Каковы экологические аспекты применения сплава ЦАМ10-2?

Экологические аспекты применения сплава ЦАМ10-2 включают несколько важных моментов: 1) Сплав не содержит токсичных компонентов в значительных количествах — содержание свинца и кадмия строго ограничено; 2) Материал полностью пригоден для вторичной переработки, что соответствует современным требованиям циркулярной экономики; 3) Производство ЦАМ10-2 требует меньше энергии по сравнению с медными сплавами, что снижает углеродный след; 4) Благодаря высокой коррозионной стойкости, изделия имеют длительный срок службы и не требуют частой замены; 5) При производстве и обработке необходимо соблюдать стандартные меры безопасности из-за образования цинксодержащей пыли; 6) В процессе эксплуатации сплав не выделяет вредных веществ; 7) Утилизация изделий не требует специальных технологий и может осуществляться по стандартным схемам переработки металлолома. Таким образом, применение ЦАМ10-2 можно считать экологически ответственным выбором при проектировании различных конструкций и изделий.

Заключение

Цинковый деформируемый сплав ЦАМ10-2 представляет собой современный высокотехнологичный материал с оптимальным содержанием алюминия (10%) и меди (2%). Благодаря этому составу он обладает исключительной прочностью, хорошей пластичностью и высокой коррозионной стойкостью при значительно меньшей плотности по сравнению с медными сплавами.

Материал идеально подходит для изготовления деталей методами прессования и прокатки, находя широкое применение в автомобильной промышленности, строительстве, машиностроении и электротехнике. В ряде случаев ЦАМ10-2 успешно заменяет более дорогостоящие латунные сплавы, обеспечивая снижение веса конструкций и стоимости производства.

Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ10-2, изготовленной в полном соответствии с требованиями государственных стандартов и техническими условиями, с возможностью производства по индивидуальным чертежам заказчика.

Материалы для данной статьи подготовлены на основе технических требований государственных стандартов, регламентирующих производство и характеристики цинковых деформируемых сплавов, а также на базе многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области разработки, производства и применения цветных металлов и сплавов в различных отраслях промышленности.
