Цинк марки Ц2С представляет собой специализированный сплав на основе цинка, регламентированный ГОСТ 3640-79. Материал содержит не менее 98,6% основного металла и обладает уникальным комплексом физико-механических и технологических свойств. В данной статье рассмотрим особенности состава, характеристики и основные области применения цинка Ц2С.
Расшифровка маркировки и классификация
В системе маркировки отечественных цинковых материалов обозначение Ц2С имеет следующую расшифровку:
- Ц – указывает на основной материал (цинк)
- 2 – обозначает категорию чистоты, аналогичную основной марке Ц2
- С – указывает на специальную модификацию состава
Важно отметить, что марка Ц2С была регламентирована в ГОСТ 3640-79, однако в обновленной версии стандарта ГОСТ 3640-94 данная маркировка отсутствует и официально не рекомендуется к применению. Несмотря на это, благодаря своим специфическим свойствам, цинк марки Ц2С продолжает использоваться в некоторых отраслях промышленности для решения специализированных задач.

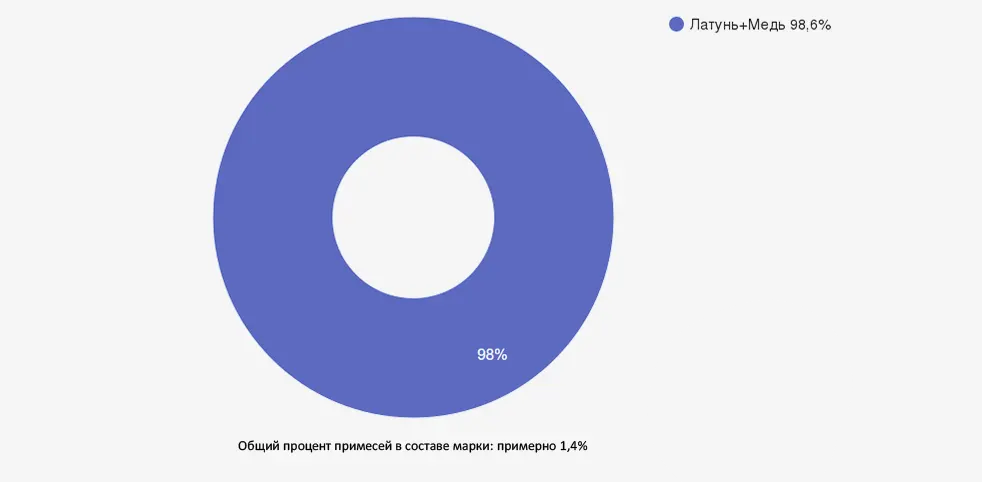

Химический состав цинка марки Ц2С
Согласно требованиям ГОСТ 3640-79, химический состав цинка марки Ц2С должен соответствовать следующим нормативам:
| Элемент | Массовая доля, % | Влияние на свойства |
|---|---|---|
| Цинк (Zn) | 98,6 (не менее) | Основной элемент, определяющий базовые свойства |
| Свинец (Pb) | 0,13 (не более) | Улучшает литейные свойства, снижает пластичность при высоких температурах |
| Кадмий (Cd) | 0,07 (не более) | Повышает твердость, снижает пластичность |
| Железо (Fe) | 0,10 (не более) | Увеличивает твердость, снижает коррозионную стойкость |
| Медь (Cu) | 0,08 (не более) | Повышает прочность и коррозионную стойкость |
| Олово (Sn) | 0,03 (не более) | Влияет на температуру плавления и текучесть |
| Алюминий (Al) | 0,01 (не более) | Улучшает коррозионную стойкость |
| Сурьма (Sb) | 0,02 (не более) | Влияет на хрупкость при повышенных температурах |
| Мышьяк (As) | 0,01 (не более) | Повышает прочностные характеристики |
Общая доля примесей в цинке марки Ц2С не должна превышать 1,4%, что отличает его от стандартной марки Ц2 (где допустимое содержание примесей составляет 1,3%). Это незначительное отличие в химическом составе обеспечивает специфические свойства материала, которые могут быть критически важными для некоторых специализированных применений.
Физические и механические свойства
Цинк марки Ц2С обладает следующими физико-механическими характеристиками:
- Плотность: 7,13 г/см³
- Температура плавления: 419,6°C
- Температура кипения: 906°C
- Теплопроводность: 116 Вт/(м·К)
- Удельное электрическое сопротивление: 0,059-0,065 мкОм·м
- Модуль упругости: 80-108 ГПа
- Твердость по Бринеллю: 30-55 HB
- Предел прочности: 100-160 МПа
Как и другие цинковые сплавы, Ц2С демонстрирует выраженную зависимость механических свойств от температуры. При комнатной температуре материал относительно хрупкий и имеет ограниченную пластичность. Оптимальный диапазон температур для обработки давлением составляет 100-150°C, когда цинк становится достаточно пластичным для штамповки, ковки, прокатки и других операций формоизменения.
При повышении температуры до 200-250°C пластичность снижается, и материал снова становится хрупким. При достижении температуры плавления (419,6°C) цинк Ц2С полностью теряет прочностные характеристики и становится недолговечным.
Технологические особенности обработки
Температурные режимы
Для достижения оптимальных результатов при обработке цинка марки Ц2С рекомендуется соблюдать следующие температурные режимы:
- Холодная обработка (20-100°C) - материал имеет ограниченную пластичность, возможно проведение только простых операций механической обработки
- Оптимальная обработка (100-150°C) - максимальная пластичность, возможно проведение практически любых операций обработки давлением
- Зона повышенной хрупкости (200-250°C) - не рекомендуется проведение операций деформирования
- Предплавильный диапазон (250-419°C) - материал имеет низкую прочность, возможна только ограниченная обработка
При работе с расплавленным цинком Ц2С необходимо соблюдать меры предосторожности, так как при контакте с кислородом воздуха образуется аэрозоль оксида цинка, относящийся ко второму классу опасности. Допустимая концентрация этого аэрозоля в рабочей зоне не должна превышать 0,5 мг/м³, что требует организации эффективной вентиляции и применения средств индивидуальной защиты.
Литейные свойства
Цинк марки Ц2С обладает следующими литейными характеристиками:
- Хорошая жидкотекучесть обеспечивает качественное заполнение форм сложной конфигурации
- Относительно низкая температура плавления (419,6°C) снижает энергозатраты на плавку
- Небольшая линейная усадка (около 1,2-1,6%) минимизирует образование дефектов в отливках
- Возможность получения отливок с высокой чистотой поверхности
В твердом состоянии цинк марки Ц2С является нетоксичным и пожаробезопасным материалом, что упрощает его хранение, транспортировку и обработку.
Маркировка и идентификация
Для визуальной идентификации цинка марки Ц2С на торце каждого слитка (чушки) наносится двойная красная полоса согласно требованиям ГОСТ 3640-79. Эта система маркировки позволяет быстро отличить данную марку от других видов цинка, например, от стандартной марки Ц2, которая маркируется одинарной красной полосой.
Формы поставки
Компания "ОборонСпецСплав" предлагает следующие формы поставки цинка марки Ц2С:
- Чушки (слитки) - стандартные отливки весом от 20 до 25 кг для переплавки и дальнейшей обработки
- Листы - различной толщины для производства коррозионностойких конструкций и изделий
- Гранулы - для использования в литейном производстве, порошковой металлургии и химической промышленности
- Проволока - для применения в процессах металлизации и антикоррозионной защиты
- Порошок - для нанесения защитных покрытий, использования в химической промышленности и процессах извлечения благородных металлов
Все поставляемые формы цинка марки Ц2С соответствуют требованиям технологической инструкции, основанной на ГОСТ 3640-79, и сопровождаются сертификатами качества, подтверждающими заявленные характеристики материала.
Области применения цинка марки Ц2С
Благодаря своим специфическим свойствам, цинк марки Ц2С находит применение в различных отраслях промышленности:
- Металлургическая промышленность
- Производство горячекатаных анодов для электрохимических процессов
- Изготовление специальных сплавов с повышенными требованиями к составу
- Производство литых изделий сложной конфигурации
- Автомобильная промышленность
- Изготовление деталей кузова и шасси с повышенной коррозионной стойкостью
- Производство компонентов топливных и тормозных систем
- Создание декоративных элементов и защитных покрытий
- Добывающая промышленность
- Использование в процессах извлечения золота и серебра из руд и концентратов
- Применение в гидрометаллургических процессах
- Создание специализированных реагентов для обогащения полезных ископаемых
- Химическая промышленность
- Производство соединений цинка с особыми требованиями к составу
- Изготовление катализаторов для специальных химических процессов
- Создание пигментов для лакокрасочных материалов
- Антикоррозионная защита
- Производство специализированных защитных покрытий
- Изготовление порошка для газотермического напыления
- Создание протекторов для катодной защиты в особых условиях эксплуатации
Особое значение имеет применение цинка марки Ц2С в процессах извлечения благородных металлов, где специфический химический состав обеспечивает оптимальные условия для цементации золота и серебра из цианидных растворов.
Сравнение с другими марками цинка
| Параметр | Цинк Ц2 | Цинк Ц2С | Цинк Ц3 |
|---|---|---|---|
| Содержание цинка, %, не менее | 98,7 | 98,6 | 97,5 |
| Максимальное содержание примесей, % | 1,3 | 1,4 | 2,5 |
| Максимальное содержание свинца, % | 0,07 | 0,13 | 2,0 |
| Максимальное содержание меди, % | 0,05 | 0,08 | 0,25 |
| Маркировка на слитке | Одинарная красная полоса | Двойная красная полоса | Черная полоса |
| Актуальный ГОСТ | 3640-94 | 3640-79 (не включен в 3640-94) | 3640-94 |
| Основные области применения | Общепромышленное применение, горячее цинкование | Специализированные применения, извлечение благородных металлов | Неответственные детали, литье под давлением |
Как видно из таблицы, цинк марки Ц2С имеет несколько более высокое допустимое содержание некоторых примесей (особенно свинца и меди) по сравнению со стандартной маркой Ц2, что определяет его специфические свойства и области применения.
Преимущества и недостатки цинка марки Ц2С
Преимущества:
- Специализированный химический состав, оптимизированный для определенных применений
- Хорошие литейные свойства благодаря повышенному содержанию свинца
- Улучшенные антикоррозионные характеристики в специфических средах
- Хорошая обрабатываемость в оптимальном температурном диапазоне (100-150°C)
- Эффективность в процессах извлечения благородных металлов
- Возможность многократной переработки без существенной потери свойств
Недостатки:
- Отсутствие в актуальной версии ГОСТ 3640-94 затрудняет стандартизацию
- Повышенное содержание примесей может негативно влиять на некоторые свойства
- Образование токсичного аэрозоля оксида цинка при плавлении
- Ограниченный температурный диапазон оптимальной пластичности
- Хрупкость при температурах 200-250°C
- Более высокая стоимость по сравнению со стандартными марками Ц2 и Ц3
Часто задаваемые вопросы (FAQ)
Почему цинк марки Ц2С был исключен из ГОСТ 3640-94?
Исключение марки Ц2С из обновленной версии стандарта связано с оптимизацией и унификацией линейки цинковых сплавов. Специфический химический состав Ц2С, включающий повышенное содержание некоторых примесей, делает его узкоспециализированным материалом, применяемым в ограниченном круге отраслей. В рамках актуализации стандарта было принято решение сосредоточиться на наиболее универсальных марках с широким спектром применения.
Можно ли использовать цинк марки Ц2С для горячего цинкования?
Использование цинка марки Ц2С для горячего цинкования возможно, но не является оптимальным решением. Повышенное содержание свинца и меди может привести к образованию неоднородного покрытия и снижению его защитных свойств. Для горячего цинкования рекомендуется использовать стандартные марки Ц0, Ц1 или Ц2, которые обеспечивают более стабильные результаты и соответствуют современным требованиям к качеству покрытий.
В чем основное отличие цинка Ц2С от марки Ц2?
Основное отличие заключается в химическом составе: цинк марки Ц2С имеет немного более высокое допустимое содержание примесей (1,4% против 1,3% в Ц2), в частности, свинца (0,13% против 0,07%) и меди (0,08% против 0,05%). Эти различия влияют на механические свойства, технологичность и области применения материала. Кроме того, Ц2С регламентировался ГОСТ 3640-79, но не вошел в актуальную версию стандарта ГОСТ 3640-94.
Почему цинк Ц2С эффективен для извлечения золота и серебра?
Эффективность цинка марки Ц2С в процессах извлечения благородных металлов обусловлена его специфическим химическим составом. Повышенное содержание некоторых примесей, особенно свинца и меди, создает оптимальные условия для цементации золота и серебра из цианидных растворов. Эти примеси влияют на электрохимические характеристики материала, скорость растворения и структуру образующегося цементата, что в конечном итоге повышает эффективность процесса и чистоту извлекаемых благородных металлов.
Какие альтернативы существуют для цинка марки Ц2С в современной промышленности?
В зависимости от конкретного применения, альтернативами цинку марки Ц2С могут служить: стандартная марка Ц2 с дополнительным легированием для достижения требуемых свойств; специализированные сплавы на основе цинка с контролируемым составом примесей; комплексные цинковые сплавы (типа ЦАМ) для литейных применений; высокочистый цинк с последующим введением необходимых легирующих добавок. Выбор оптимальной альтернативы должен основываться на конкретных требованиях к физико-механическим и технологическим свойствам материала для каждого применения.
Заключение
Цинк марки Ц2С представляет собой специализированный материал с особым химическим составом, регламентированным ГОСТ 3640-79. Несмотря на отсутствие в актуальной версии стандарта ГОСТ 3640-94, этот материал продолжает применяться в ряде отраслей промышленности благодаря своим уникальным свойствам.
Основными областями применения цинка марки Ц2С являются металлургическая и автомобильная промышленность, процессы извлечения благородных металлов, производство защитных покрытий и специализированных химических соединений. Материал отличается хорошими литейными свойствами, достаточной пластичностью при нагреве до 100-150°C и специфическими электрохимическими характеристиками.
Компания "ОборонСпецСплав" предлагает цинк марки Ц2С в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы проконсультировать вас по вопросам выбора оптимального материала и формы поставки в зависимости от конкретных производственных задач.
Материалы для данной статьи подготовлены на основе технической документации ГОСТ 3640-79, результатов лабораторных исследований компании "ОборонСпецСплав" и практического опыта наших специалистов в области применения специализированных цинковых сплавов в различных отраслях промышленности. Статья включает современные данные о физико-механических характеристиках и технологических свойствах цинка марки Ц2С, полученные в ходе многолетней работы с этим материалом.
