Чугун марки СЧ20 представляет собой серый чугун с пластинчатым графитом, содержащий не менее 92,8% железа и регламентированное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1412-85, что гарантирует стабильность его технических характеристик. Благодаря оптимальному соотношению компонентов, СЧ20 обладает повышенной прочностью по сравнению с марками СЧ10 и СЧ15, сохраняя при этом хорошие литейные свойства, что делает его идеальным материалом для изготовления ответственных отливок в различных отраслях промышленности.
Расшифровка маркировки
Маркировка чугуна СЧ20 имеет следующую структуру:
- С - серый (обозначает тип чугуна по форме графитовых включений)
- Ч - чугун (обозначает базовый материал)
- 20 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 200 МПа)
Дополнительно в технической документации может указываться маркировка ПГ, обозначающая пластинчатую форму графита в структуре сплава.

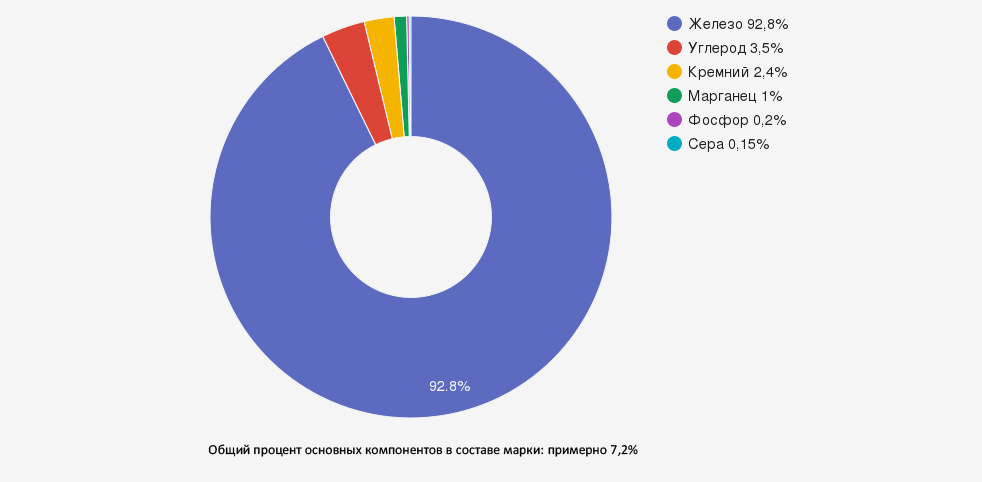

Химический состав чугуна марки СЧ20
Согласно ГОСТ 1412-85, химический состав чугуна СЧ20 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Углерод (C) | 3,1-3,4 | Обеспечивает образование графитовых включений, влияет на литейные свойства и твердость |
| Кремний (Si) | 1,4-2,4 | Способствует графитизации, повышает жидкотекучесть и снижает усадку |
| Марганец (Mn) | 0,7-1,0 | Повышает прочность, твердость и износостойкость |
| Сера (S) | не более 0,15 | Вредная примесь, но в малых количествах улучшает обрабатываемость |
| Фосфор (P) | не более 0,2 | Повышает жидкотекучесть, но снижает вязкость и пластичность |
| Хром (Cr) | не более 0,3 | Повышает твердость, прочность и износостойкость |
| Никель (Ni) | не более 0,3 | Улучшает механические свойства и коррозионную стойкость |
| Медь (Cu) | не более 0,3 | Способствует формированию перлитной структуры, повышает прочность |
| Железо (Fe) | остальное (около 92,8-93,5) | Основа сплава |
Содержание примесей строго контролируется для обеспечения стабильных литейных и механических свойств чугуна СЧ20. В некоторых случаях для модификации свойств в сплав могут вводиться дополнительные легирующие элементы.
Физико-механические свойства
Чугун марки СЧ20 обладает следующими физическими и механическими характеристиками:
- Плотность: 7,1-7,3 г/см³
- Температура плавления: 1150-1200°C
- Предел прочности при растяжении: не менее 200 МПа (20 кгс/мм²)
- Предел прочности при сжатии: 700-800 МПа
- Твердость по Бринеллю: 170-241 HB
- Модуль упругости: 90-110 ГПа
- Удельная теплоемкость: 0,50 кДж/(кг·°C)
- Теплопроводность: 45-50 Вт/(м·К)
- Коэффициент линейного расширения: 9,0-10,0·10⁻⁶ K⁻¹
- Удельное электрическое сопротивление: 0,6-0,75 мкОм·м
Благодаря своей структуре с пластинчатым графитом, чугун СЧ20 обладает хорошими демпфирующими свойствами (способностью гасить вибрации), хорошей износостойкостью при трении скольжения и достаточной прочностью для умеренно нагруженных ответственных деталей.
Технологические свойства
Литейные характеристики
Чугун СЧ20 обладает следующими литейными свойствами:
- Хорошая жидкотекучесть, позволяющая получать отливки со сложной геометрией
- Малая усадка при затвердевании (около 1,0-1,2%)
- Низкая склонность к образованию горячих трещин
- Хорошая заполняемость форм и способность воспроизводить мелкие детали
- Относительно невысокая температура плавления, что снижает энергозатраты
Обрабатываемость
При механической обработке чугуна СЧ20 следует учитывать следующие особенности:
- Хорошая обрабатываемость резанием (стружка образуется короткая, элементная)
- Умеренная твердость, позволяющая использовать стандартный режущий инструмент
- Низкий износ режущего инструмента благодаря смазывающему эффекту графитовых включений
- Возможность достижения высокого класса чистоты поверхности при финишной обработке
- Отсутствие склонности к наклепу при обработке
Свариваемость
Чугун СЧ20 относится к категории ограниченно свариваемых материалов:
- Сварка возможна с предварительным подогревом до 450-600°C
- Требуется медленное охлаждение после сварки для предотвращения отбеливания и образования трещин
- Рекомендуется использование специальных электродов для сварки чугуна
- Наиболее эффективны аргонодуговая сварка и сварка с применением никелевых электродов
- Для ремонтных работ применяется холодная сварка специальными электродами
Термическая обработка
Для чугуна СЧ20 применяются следующие виды термической обработки:
- Отжиг - для снятия внутренних напряжений после литья (550-650°C с последующим медленным охлаждением)
- Нормализация - для улучшения структуры и повышения механических свойств (850-900°C с охлаждением на воздухе)
- Закалка и отпуск - для повышения твердости и износостойкости поверхностного слоя (закалка с 850-900°C в масло, отпуск при 200-300°C)
- Графитизирующий отжиг - для устранения отбеленных участков в отливках (900-950°C с длительной выдержкой и медленным охлаждением)
Особое значение для чугуна СЧ20 имеет отжиг для снятия внутренних напряжений, возникающих при неравномерном охлаждении массивных отливок. В ряде случаев для достижения стабильности формы и размеров особо ответственных деталей применяется естественное старение ("отлеживание") в течение нескольких месяцев.
Формы поставки
Компания "ОборонСпецСплав" поставляет чугун марки СЧ20 в следующих формах:
| Вид продукции | Типоразмеры | Нормативный документ |
|---|---|---|
| Чушки | масса 15-25 кг | ГОСТ 4832-95 |
| Отливки | по чертежам заказчика | ГОСТ 1412-85 |
| Круги | диаметр 40-500 мм | ГОСТ 1412-85, ТУ |
| Плиты | толщина 10-100 мм | ГОСТ 1412-85, ТУ |
| Трубы | диаметр 50-1000 мм | ГОСТ 6942-98 |
| Листы | толщина 5-50 мм | ТУ производителя |
| Фасонные отливки | различных конфигураций | ГОСТ 26358-84 |
Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям нормативной документации.
Особенности маркировки продукции
В соответствии с требованиями ГОСТ 1412-85, на каждой отливке из чугуна СЧ20 должна быть нанесена маркировка, содержащая:
- Товарный знак предприятия-изготовителя
- Марку чугуна (СЧ20)
- Номер плавки или партии
- При поставке на экспорт - надпись "Made in Russia" или другую, указанную в договоре
Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.
Области применения чугуна СЧ20
Благодаря своим техническим характеристикам, чугун СЧ20 находит широкое применение в следующих отраслях:
Машиностроение
- Станины и корпуса станков средней нагруженности
- Корпуса редукторов и коробок передач
- Шкивы, маховики и зубчатые колеса
- Корпуса подшипников и направляющие
- Поршни и цилиндры компрессоров
Автомобильная промышленность
- Блоки и головки блоков цилиндров двигателей
- Картеры сцепления и коробок передач
- Тормозные барабаны и диски
- Впускные и выпускные коллекторы
- Детали подвески и рулевого управления
Судостроение и энергетика
- Корпусные детали насосов и арматуры
- Детали механизмов палубных устройств
- Элементы котельного оборудования
- Детали судовых дизельных двигателей
- Корпуса клапанов и задвижек
Трубопроводные системы
- Трубы для систем канализации и водоснабжения
- Фасонные части трубопроводов
- Корпуса запорной арматуры
- Люки и крышки колодцев
- Фланцы и соединительные элементы
Строительное машиностроение
- Корпуса и станины строительных машин
- Детали бетоносмесителей
- Элементы грузоподъемных механизмов
- Корпуса дорожно-строительной техники
Сельскохозяйственное машиностроение
- Корпуса редукторов и трансмиссий
- Детали почвообрабатывающих машин
- Корпусные детали насосов и гидросистем
- Маховики и шкивы
Преимущества и недостатки чугуна СЧ20
Преимущества:
- Высокая прочность при сжатии (до 800 МПа)
- Хорошие демпфирующие свойства (способность гасить вибрации)
- Отличная износостойкость при трении скольжения
- Хорошие литейные свойства (малая усадка, высокая жидкотекучесть)
- Хорошая обрабатываемость резанием
- Высокая герметичность отливок
- Доступная стоимость по сравнению с высокопрочными марками чугуна и сталью
- Высокая коррозионная стойкость в атмосферных условиях и почвенной среде
Недостатки:
- Ограниченная прочность на растяжение и изгиб
- Практически отсутствующая пластичность и высокая хрупкость
- Низкая ударная вязкость и чувствительность к динамическим нагрузкам
- Ограниченная свариваемость, требующая специальных технологий
- Невозможность холодной пластической деформации
- Значительные внутренние напряжения в массивных отливках
Сравнение с другими марками чугуна
Для оптимального выбора материала под конкретные задачи полезно сравнить чугун СЧ20 с другими марками:
| Параметр | СЧ15 | СЧ20 | СЧ25 | ВЧ40 |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | не менее 150 | не менее 200 | не менее 250 | не менее 400 |
| Твердость, HB | 163-229 | 170-241 | 180-255 | 140-202 |
| Содержание углерода, % | 3,3-3,5 | 3,1-3,4 | 2,9-3,2 | 3,3-3,7 |
| Форма графита | пластинчатая | пластинчатая | пластинчатая | шаровидная |
| Демпфирующая способность | высокая | средняя | низкая | низкая |
| Литейные свойства | очень хорошие | хорошие | удовлетворительные | ограниченные |
| Основные области применения | детали средней нагруженности | ответственные детали с умеренными нагрузками | высоконагруженные детали | детали, работающие при динамических нагрузках |
Чугун СЧ20 представляет собой оптимальный баланс между прочностью и технологичностью для ответственных деталей с умеренными нагрузками, где критична герметичность и износостойкость.
Особенности эксплуатации
Рекомендации по нагрузочным режимам:
- Наибольшая эффективность при постоянных и равномерных нагрузках
- Рекомендуется ограничивать применение при ударных и резко переменных нагрузках
- Отлично работает в условиях сжатия и трения скольжения
- Рекомендуемый коэффициент запаса прочности: 1,5-2,0
- Оптимальный диапазон рабочих температур: от -60°C до +300°C
Коррозионная стойкость:
- Высокая стойкость в атмосферных условиях
- Хорошая устойчивость к почвенной коррозии (для труб)
- Средняя стойкость в пресной и морской воде
- Ограниченная устойчивость к кислотам и щелочам
- Для повышения коррозионной стойкости рекомендуется применение защитных покрытий
Часто задаваемые вопросы (FAQ)
Можно ли использовать чугун СЧ20 для изготовления деталей, работающих под давлением?
Да, чугун СЧ20 часто применяется для изготовления деталей, работающих под умеренным давлением (до 1,0-1,6 МПа). Он подходит для корпусов насосов, арматуры трубопроводов, гидравлических цилиндров невысокого давления и других подобных изделий. Благодаря хорошей герметичности и стабильности размеров, отливки из СЧ20 успешно применяются в системах с жидкостями и газами. Однако при проектировании необходимо учитывать ограниченную прочность на растяжение и хрупкость материала. Для систем с высоким давлением (более 1,6 МПа) или с циклическими нагрузками рекомендуется использовать более прочные марки чугуна (СЧ30, ВЧ45) или сталь.
Какие особенности механической обработки чугуна СЧ20 наиболее важны?
При механической обработке чугуна СЧ20 необходимо учитывать несколько важных особенностей. Во-первых, из-за содержания графита образуется короткая стружка, что упрощает процесс обработки. Во-вторых, графитовые включения выполняют роль твердой смазки, что снижает износ инструмента и позволяет работать с меньшим количеством СОЖ. Рекомендуется использовать твердосплавный инструмент с положительными передними углами. Скорость резания следует выбирать умеренную для предотвращения образования трещин из-за хрупкости материала. Чугун СЧ20 хорошо обрабатывается шлифованием и полированием, что позволяет получать высокий класс чистоты поверхности. Важно также обеспечить надежное крепление заготовки без чрезмерных усилий зажима, которые могут вызвать растрескивание.
Как влияет температура эксплуатации на свойства чугуна СЧ20?
Температура эксплуатации оказывает значительное влияние на свойства чугуна СЧ20. При понижении температуры до -60°C и ниже повышается хрупкость и снижается ударная вязкость, но сохраняется прочность на сжатие и износостойкость. В диапазоне от -60°C до +300°C механические свойства остаются стабильными, что делает СЧ20 универсальным материалом для большинства применений. При повышении температуры свыше 300°C начинается снижение прочности и твердости. При температурах выше 400-450°C возможны необратимые структурные изменения, приводящие к деградации свойств. Длительная эксплуатация при повышенных температурах может вызвать рост и окисление, особенно в циклических температурных режимах. Для работы при температурах выше 400°C рекомендуется использовать жаростойкие чугуны специальных марок.
Какие методы контроля качества применяются для чугуна СЧ20?
Для контроля качества чугуна СЧ20 применяется комплекс методов, включающий: спектральный анализ для определения химического состава; металлографический анализ для исследования структуры (форма и распределение графита, соотношение перлита и феррита); механические испытания на растяжение для определения предела прочности; испытания на твердость по методу Бринелля; неразрушающий контроль отливок (ультразвуковая дефектоскопия, рентгенография) для выявления внутренних дефектов; контроль геометрических размеров и качества поверхности; для деталей, работающих под давлением - гидравлические или пневматические испытания на герметичность. Все испытания проводятся в соответствии с требованиями ГОСТ 1412-85 и технических условий на конкретные изделия, что обеспечивает стабильное качество продукции.
Какой срок службы имеют изделия из чугуна СЧ20?
Срок службы изделий из чугуна СЧ20 существенно зависит от условий эксплуатации. В благоприятных условиях (постоянные статические нагрузки, отсутствие агрессивных сред, умеренные температуры) срок службы может составлять: для трубопроводных систем и канализационных труб – 50-100 лет; для корпусных деталей машин и механизмов – 25-40 лет; для деталей двигателей внутреннего сгорания – 15-20 лет; для деталей, работающих в условиях трения – 10-15 лет. Факторы, сокращающие срок службы, включают: циклические и ударные нагрузки, резкие перепады температур, воздействие агрессивных сред, отсутствие надлежащего технического обслуживания. Для продления срока службы рекомендуется применять защитные покрытия, проводить регулярный контроль состояния деталей и соблюдать рекомендованные режимы эксплуатации.
Заключение
Чугун марки СЧ20 представляет собой оптимальный баланс между прочностью, технологичностью и экономичностью для изготовления ответственных деталей с умеренными нагрузками. Благодаря своим механическим свойствам, хорошей обрабатываемости и литейным характеристикам, он находит широкое применение в различных отраслях промышленности – от машиностроения и автомобилестроения до производства трубопроводных систем и сантехнического оборудования.
Основные преимущества чугуна СЧ20 – высокая прочность при сжатии, отличная износостойкость, хорошие демпфирующие свойства и герметичность отливок, что делает его незаменимым материалом для корпусных деталей, работающих под давлением, и узлов, подверженных трению. При этом необходимо учитывать его ограниченную прочность на растяжение и хрупкость при проектировании изделий.
Компания "ОборонСпецСплав" предлагает чугун СЧ20 в различных формах поставки, полностью соответствующий требованиям ГОСТ 1412-85. Наши специалисты готовы предоставить консультацию по выбору оптимальной формы материала и технологии его обработки для ваших конкретных производственных задач.
Статья подготовлена на основе технической документации, включая ГОСТ 1412-85, и многолетнего опыта специалистов-металлургов компании "ОборонСпецСплав". При составлении материала использованы результаты лабораторных испытаний и практические данные по эксплуатации изделий из чугуна СЧ20 в различных условиях, что обеспечивает достоверность представленной информации.
