Кремниево-марганцевая бронза марки БрКМц3-1 представляет собой высокотехнологичный медный сплав, отличающийся уникальным сочетанием механических, физических и эксплуатационных характеристик. Благодаря оптимальному соотношению кремния и марганца этот материал обладает превосходными упругими свойствами, высокой коррозионной стойкостью и отличными антифрикционными качествами, что делает его незаменимым для производства ответственных деталей в различных отраслях промышленности.
Расшифровка маркировки сплава
Маркировка сплава БрКМц3-1 имеет следующую структуру:
- Бр - бронза (указывает на тип сплава - безоловянная бронза, обрабатываемая давлением)
- К - кремний (основной легирующий элемент)
- Мц - марганец (дополнительный легирующий элемент)
- 3 - содержание кремния около 3%
- 1 - содержание марганца около 1%
Данная система маркировки позволяет специалистам быстро идентифицировать основной состав и примерные свойства сплава без обращения к дополнительным источникам информации.

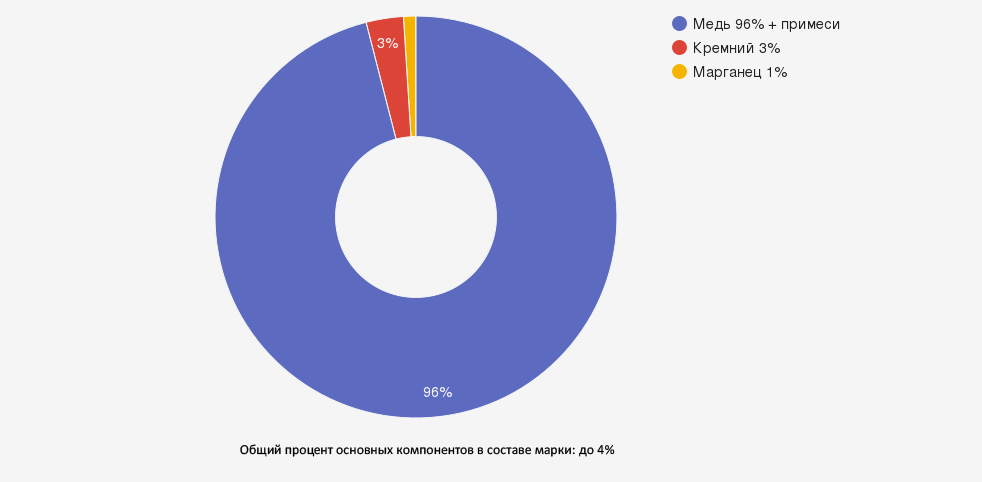

Химический состав бронзы БрКМц3-1
В соответствии с ГОСТ 18175-78, химический состав бронзы БрКМц3-1 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (95-96.3%) | Обеспечивает высокую электро- и теплопроводность, пластичность |
| Кремний (Si) | 2,7-3,5 | Повышает прочность, упругость, коррозионную стойкость и сопротивление трению |
| Марганец (Mn) | 1,0-1,5 | Улучшает механические свойства, повышает обрабатываемость и антикоррозионные свойства |
| Железо (Fe) | до 0,1 | Допустимая примесь, в малых количествах способствует измельчению зерна |
| Алюминий (Al) | до 0,1 | Допустимая примесь, повышает антикоррозионные свойства |
| Никель (Ni) | до 0,5 | Допустимая примесь, улучшает прочность и коррозионную стойкость |
| Фосфор (P) | до 0,01 | Допустимая примесь, в малых количествах действует как раскислитель |
| Свинец (Pb) | до 0,01 | Допустимая примесь, в малых количествах улучшает обрабатываемость |
| Цинк (Zn) | до 0,5 | Допустимая примесь, улучшает литейные свойства |
| Прочие примеси | до 0,5 (суммарно) | Контролируются для обеспечения стабильных свойств сплава |
Кремний и марганец в оптимальном сочетании образуют с медью твердый раствор, который обеспечивает уникальный комплекс механических и эксплуатационных свойств бронзы БрКМц3-1. Кремний значительно повышает прочность, упругость и износостойкость сплава, а марганец способствует улучшению технологичности и коррозионной стойкости.
Физические и механические свойства бронзы БрКМц3-1
Бронза БрКМц3-1 обладает следующими физическими характеристиками:
- Плотность: 8,6-8,7 г/см³
- Температура плавления: 970-1000°C
- Температура отжига: 530-650°C
- Температура горячей обработки: 700-800°C
- Удельная теплоемкость: 385-390 Дж/(кг·К)
- Теплопроводность: 35-45 Вт/(м·К)
- Удельное электрическое сопротивление: 0,14-0,18 мкОм·м
- Коэффициент линейного расширения: 17-18×10⁻⁶ 1/°C
Механические свойства бронзы БрКМц3-1 зависят от состояния материала:
| Состояние материала | Предел прочности (σв), МПа | Относительное удлинение (δ), % | Твердость, HB | Предел текучести (σт), МПа |
|---|---|---|---|---|
| Отожженное (мягкое) | 350-400 | 30-40 | 80-100 | 150-170 |
| Полутвердое (умеренно деформированное) | 450-550 | 10-15 | 120-150 | 350-400 |
| Твердое (холоднодеформированное) | 650-750 | 3-5 | 170-200 | 550-650 |
Особенно выделяются следующие эксплуатационные свойства бронзы БрКМц3-1:
- Высокая упругость: благодаря содержанию кремния сплав обладает отличными пружинящими свойствами
- Превосходная коррозионная стойкость: устойчивость к воздействию атмосферной влаги, морской воды, слабых кислот и щелочей
- Отличное сопротивление трению: низкий коэффициент трения и высокая износостойкость
- Значительное сопротивление сжатию: способность выдерживать высокие удельные нагрузки
- Немагнитность: отсутствие ферромагнитных свойств даже при низких температурах
- Хорошая обрабатываемость: возможность изготовления деталей сложной конфигурации
- Стабильность свойств в широком диапазоне температур: от -60 до +250°C
Эти свойства делают бронзу БрКМц3-1 оптимальным выбором для производства деталей, работающих в условиях циклических нагрузок, трения и воздействия агрессивных сред.
Технологические особенности обработки
Термическая обработка
Для бронзы БрКМц3-1 применяются следующие виды термической обработки:
- Отжиг: производится при температуре 530-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
- Закалка: для данного сплава применяется редко, так как основные прочностные характеристики достигаются за счет холодной деформации
- Старение: может применяться при температуре 350-400°C для стабилизации структуры и снятия остаточных напряжений после холодной деформации
Обработка давлением
Бронза БрКМц3-1 хорошо поддается различным видам обработки давлением:
- Горячая деформация: производится при температуре 700-800°C
- Холодная деформация: сплав хорошо упрочняется при холодной обработке, что используется для получения изделий с высокими механическими характеристиками
- Прокатка: используется для получения листов, лент и полос
- Прессование: применяется для изготовления прутков различного сечения
- Волочение: позволяет получать проволоку с высокими показателями прочности и упругости
Из бронзы БрКМц3-1 изготавливают проволоку круглого или квадратного сечения методом холодной деформации в твердом состоянии. Этот процесс регламентируется ГОСТ Р 54150-2010. Также производятся круглые прессованные прутки повышенной точности диаметром от 30 до 130 мм и тянутые квадратные или шестигранные прутки размером 5-41 мм в соответствии с ГОСТ 1628-2019.
Обработка резанием
При механической обработке бронзы БрКМц3-1 рекомендуется учитывать следующие особенности:
- Оптимальная обрабатываемость достигается в отожженном состоянии
- Для обработки рекомендуется использовать инструмент из быстрорежущей стали или твердых сплавов
- Скорость резания может быть на 10-15% выше, чем при обработке латуней
- При сверлении и нарезании резьбы рекомендуется применять смазочно-охлаждающие жидкости
Свариваемость
Бронза БрКМц3-1 обладает хорошей свариваемостью при использовании соответствующих технологий:
- Рекомендуемые методы сварки: аргонодуговая, газовая, контактная
- Перед сваркой рекомендуется предварительный подогрев до 150-200°C
- В качестве присадочного материала лучше использовать проволоку из того же сплава
- После сварки рекомендуется проведение отжига для снятия внутренних напряжений
Области применения бронзы БрКМц3-1
Благодаря уникальному сочетанию механических, физических и антикоррозионных свойств, бронза БрКМц3-1 широко применяется в различных отраслях промышленности:
Химическая промышленность
- Сетки для катализаторов
- Решетки для испарителей и охладителей
- Системы трубопроводов для агрессивных сред
- Фильтрующие элементы
- Уплотнительные элементы для оборудования
Теплоэнергетика
- Арматура для котлов и топок
- Теплообменное оборудование
- Элементы запорной арматуры
- Детали паровых турбин
- Компоненты насосного оборудования
Горнорудная промышленность
- Подшипники трения
- Зубчатые колеса
- Детали горнодобывающего оборудования
- Компоненты буровых установок
- Элементы транспортирующих механизмов
Электротехническая промышленность
- Пружинящие контакты
- Детали реле и переключателей
- Токопроводящие элементы
- Экранирующие устройства
- Компоненты электродвигателей
Машиностроение
- Сборные конструкции
- Антифрикционные детали
- Пружины и упругие элементы
- Шестерни и зубчатые передачи
- Направляющие и втулки
Приборостроение
- Мембраны и диафрагмы
- Упругие элементы измерительных приборов
- Компоненты точных механизмов
- Детали навигационных приборов
- Элементы чувствительных датчиков
Особую ценность бронза БрКМц3-1 представляет при изготовлении деталей, работающих в условиях переменных нагрузок, трения и воздействия агрессивных сред, где требуется сочетание высокой упругости, износостойкости и коррозионной стойкости.
Формы поставки бронзы БрКМц3-1
Компания "ОборонСпецСплав" предлагает бронзу БрКМц3-1 в различных формах поставки для удовлетворения потребностей промышленных предприятий:
| Форма поставки | Описание | Основные размеры | Области применения |
|---|---|---|---|
| Лист из бронзы | Плоский прокат прямоугольной формы | Толщина: 0,5-30 мм Ширина: до 1200 мм |
Изготовление деталей генераторов, двигателей, антенн и других механизмов |
| Бронзовый круг | Прокат круглого сечения | Диаметр: 8-130 мм | Широкое применение в химической, энергетической промышленности, машиностроении и строительстве |
| Квадрат бронзовый | Прокат квадратного сечения | Сторона: 5-41 мм | Изготовление деталей, требующих сопротивления сжатию и легкой обрабатываемости |
| Бронзовая шина | Прокат прямоугольного сечения | Толщина: 3-30 мм Ширина: 30-300 мм |
Полуфабрикат для создания крепежных элементов, механизмов двигателя, деталей кузова |
| Труба из бронзы | Полый прокат круглого сечения | Диаметр: 10-200 мм Толщина стенки: 1-20 мм |
Строительство магистральных трубопроводов, транспортировка химически агрессивных веществ |
| Шестигранник | Прокат шестигранного сечения | Размер под ключ: 5-41 мм | Космическая отрасль, производство наземного и воздушного транспорта |
| Бронзовая плита | Толстый плоский прокат | Толщина: от 30 мм | Машино- и станкостроение, изготовление высоконагруженных деталей |
| Полоса из бронзы | Узкий плоский прокат | Толщина: 0,5-10 мм Ширина: 20-150 мм |
Заготовки для сложнопрофильных изделий, скобяная и крепежная продукция, детали для строительства и электротехники |
| Бронзовая проволока | Тонкий длинномерный полуфабрикат | Диаметр: 0,5-10 мм | Электроника и электротехника, энергетика, химическая промышленность |
| Лента из бронзы | Тонкий плоский прокат в рулонах | Толщина: 0,1-3 мм Ширина: 10-600 мм |
Изготовление пружин, мембран и других упругих элементов |
| Бронзовая фольга | Сверхтонкий плоский прокат | Толщина: 0,01-0,1 мм | Производство изделий и механизмов с высокими прочностными характеристиками, печатных плат |
| Чушка бронзовая | Первичная форма сплава для переплавки | По нормативной документации | Сырье для производства различных изделий бронзового проката |
Все изделия из бронзы БрКМц3-1 производятся в соответствии с требованиями ГОСТ 18175-78, ГОСТ Р 54150-2010 и ГОСТ 1628-2019, что гарантирует их высокое качество и стабильность свойств.
Сравнение с другими марками бронз
Для правильного выбора материала важно понимать отличия бронзы БрКМц3-1 от других распространенных марок бронз:
| Марка бронзы | Основные легирующие элементы | Особенности | Основные области применения |
|---|---|---|---|
| БрКМц3-1 | Кремний (3%), марганец (1%) | Высокая упругость, коррозионная стойкость, хорошие антифрикционные свойства | Пружинящие элементы, подшипники, зубчатые колеса |
| БрБ2 | Бериллий (2%) | Высочайшая прочность и упругость, но высокая стоимость и токсичность бериллия | Ответственные пружины, мембраны, электроконтакты |
| БрАЖ9-4 | Алюминий (9%), железо (4%) | Высокая прочность, жаропрочность, но хуже обрабатываемость | Детали, работающие при высоких температурах и нагрузках |
| БрОЦС5-5-5 | Олово (5%), цинк (5%), свинец (5%) | Отличные литейные и антифрикционные свойства, но ниже прочность | Подшипники скольжения, втулки, работающие при невысоких нагрузках |
| БрОФ10-1 | Олово (10%), фосфор (1%) | Высокая износостойкость, но ниже прочность и упругость | Подшипники скольжения, втулки, шестерни |
Преимущества и недостатки бронзы БрКМц3-1
Преимущества:
- Высокие показатели упругости, особенно важные для пружинящих элементов
- Отличная коррозионная стойкость в различных средах
- Хорошие антифрикционные свойства
- Значительное сопротивление сжатию
- Немагнитность, важная для приборостроения и электротехники
- Хорошая обрабатываемость в различных температурных режимах
- Возможность значительного упрочнения путем холодной деформации
- Сохранение механических свойств в широком диапазоне температур
- Доступная стоимость по сравнению с бериллиевыми бронзами
Недостатки:
- Меньшая прочность по сравнению с бериллиевыми бронзами
- Более низкая электропроводность по сравнению с чистой медью
- Склонность к охрупчиванию при перегреве
- Необходимость соблюдения специальных режимов термической обработки
- Ограниченная пластичность в холоднодеформированном состоянии
- Некоторая сложность пайки из-за образования оксидных пленок
Вопросы и ответы (FAQ)
Почему бронза БрКМц3-1 так востребована для изготовления пружинящих элементов?
Бронза БрКМц3-1 обладает уникальным сочетанием свойств, делающих её идеальным материалом для производства пружинящих элементов. Кремний в составе сплава (2,7-3,5%) значительно повышает упругость материала, обеспечивая высокий предел упругости даже после многочисленных циклов нагружения. Важной характеристикой является также отличная релаксационная стойкость – способность сохранять упругие свойства при длительном нагружении. Марганец (1,0-1,5%) улучшает структуру сплава и способствует более равномерному распределению напряжений. Кроме того, данная бронза сохраняет свои упругие свойства в широком диапазоне температур (от -60 до +250°C), что позволяет использовать изготовленные из неё детали в различных климатических условиях и технических средах. В отличие от стальных пружин, элементы из БрКМц3-1 не подвержены коррозии и не намагничиваются, что особенно важно в приборостроении и электротехнике. При этом технология производства пружинящих элементов из этого сплава хорошо отработана и экономически эффективна, что делает его оптимальным выбором для многих ответственных применений.
В чём преимущества бронзы БрКМц3-1 для применения в химической промышленности?
Бронза БрКМц3-1 широко применяется в химической промышленности благодаря комплексу характеристик, обеспечивающих её надежность в агрессивных средах. Прежде всего, этот сплав обладает высокой коррозионной стойкостью к воздействию многих кислот, щелочей, солевых растворов и органических соединений. Кремний в составе бронзы способствует формированию на поверхности плотной защитной оксидной пленки, предохраняющей металл от дальнейшего окисления. Марганец повышает общую устойчивость сплава к химическим воздействиям. Важным преимуществом является сохранение механических свойств при воздействии агрессивных сред – в отличие от многих других материалов, БрКМц3-1 не теряет прочность и упругость при длительном контакте с химическими веществами. Немагнитность и неискрообразование делают этот сплав безопасным для использования в условиях повышенной взрывоопасности. Отличная обрабатываемость позволяет изготавливать из бронзы БрКМц3-1 сложные конструктивные элементы химического оборудования: сетки для катализаторов, решетки для испарителей и охладителей, фильтрующие элементы, компоненты трубопроводных систем для транспортировки агрессивных веществ.
Как правильно выбрать режим термической обработки для бронзы БрКМц3-1?
Выбор режима термической обработки для бронзы БрКМц3-1 зависит от требуемых конечных свойств изделия и его предназначения. Для снятия внутренних напряжений и повышения пластичности применяется отжиг при температуре 530-650°C с последующим медленным охлаждением на воздухе. Этот режим рекомендуется использовать после холодной деформации, если требуется дальнейшая обработка материала. Длительность выдержки при отжиге зависит от толщины изделия и обычно составляет 1-2 часа. Если необходимо получить материал с высокими прочностными характеристиками, применяется холодная деформация (прокатка, волочение) с промежуточными отжигами. Степень холодной деформации может составлять от 30% до 75% в зависимости от требуемой прочности. Для стабилизации структуры и снятия остаточных напряжений после холодной деформации может применяться низкотемпературный отпуск при 250-350°C в течение 1-3 часов. Этот режим позволяет несколько снизить внутренние напряжения без существенного падения прочностных характеристик. Для каждого конкретного изделия рекомендуется проводить пробную термообработку с последующим контролем свойств для определения оптимального режима.
Заключение
Бронза БрКМц3-1 представляет собой высокотехнологичный кремниево-марганцевый сплав с уникальным комплексом физико-механических и эксплуатационных характеристик. Благодаря оптимальному содержанию кремния (2,7-3,5%) и марганца (1,0-1,5%), этот материал обладает превосходной упругостью, высокой коррозионной стойкостью и отличными антифрикционными свойствами.
Особенно ценным качеством бронзы БрКМц3-1 является способность сохранять свои механические характеристики в широком диапазоне температур и при воздействии агрессивных сред. Это делает данный сплав незаменимым для изготовления ответственных деталей в химической промышленности, теплоэнергетике, горнорудной отрасли, электротехнике, машиностроении и приборостроении.
Компания "ОборонСпецСплав" предлагает бронзу БрКМц3-1 в различных формах поставки – от листов и кругов до проволоки и фольги, что позволяет удовлетворить потребности самых разных производственных процессов. Все изделия производятся в строгом соответствии с требованиями ГОСТ , что гарантирует их высокое качество и стабильность свойств.
Информация для статьи подготовлена на основе нормативной документации, результатов лабораторных исследований и практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения кремниево-марганцевых бронз для различных отраслей промышленности.
