Бронза марки БрА10Мц2Л: характеристики, свойства и области применения
Бронза марки БрА10Мц2Л относится к категории безоловянных литейных бронз с алюминием в качестве основного легирующего элемента. Этот сплав характеризуется высокой коррозионной стойкостью, хорошими механическими свойствами и отличными литейными характеристиками, что делает его идеальным материалом для изготовления деталей арматуры, работающих в пресной воде, жидком топливе и других средах.
Расшифровка маркировки
Маркировка сплава БрА10Мц2Л имеет следующую расшифровку:
- Бр – бронза (сплав на основе меди)
- А10 – содержание алюминия около 10%
- Мц2 – содержание марганца около 2%
- Л – литейный сплав (предназначен для изготовления отливок)
Данная система маркировки позволяет быстро определить основной состав сплава и его принадлежность к группе алюминиевых литейных бронз, что характеризует его основные свойства и области применения.

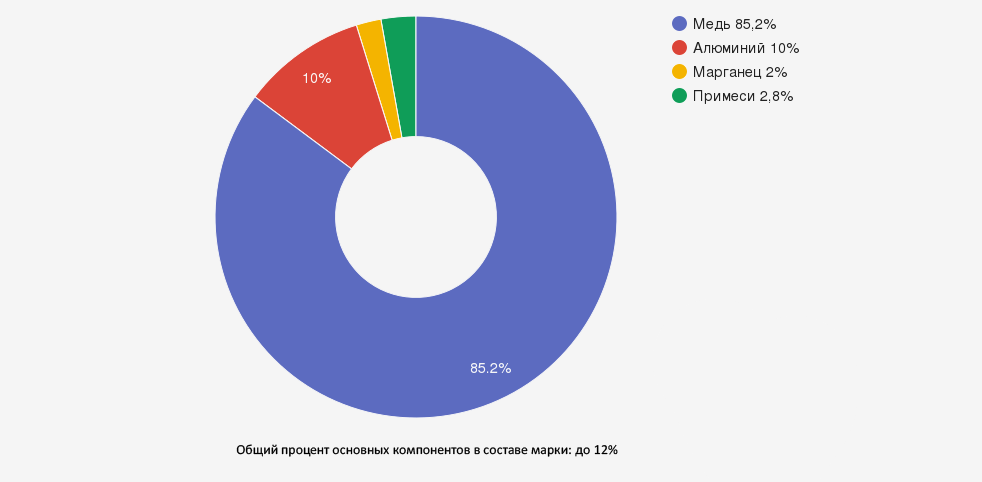

Химический состав
Согласно требованиям ГОСТ 493-79, бронза марки БрА10Мц2Л должна соответствовать следующему химическому составу:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (85,4-88,9%) | Основной элемент, обеспечивающий базовые свойства |
| Алюминий (Al) | 9,6-11,0 | Повышает прочность, твердость, коррозионную стойкость |
| Марганец (Mn) | 1,5-2,5 | Улучшает механические свойства, антифрикционные характеристики |
Допустимые примеси в сплаве БрА10Мц2Л:
| Примесь | Максимальное содержание, % |
|---|---|
| Железо (Fe) | 1,0 |
| Никель (Ni) | 1,0 |
| Цинк (Zn) | 1,5 |
| Свинец (Pb) | 0,1 |
| Олово (Sn) | 0,2 |
| Кремний (Si) | 0,2 |
| Сурьма (Sb) | 0,05 |
| Мышьяк (As) | 0,05 |
| Фосфор (P) | 0,1 |
Общая сумма примесей не должна превышать 2,8%. Контроль химического состава обеспечивает стабильность свойств и характеристик сплава в различных условиях эксплуатации.
Физические и механические свойства
Бронза марки БрА10Мц2Л обладает следующими физическими и механическими характеристиками:
- Плотность: 7,5-7,7 г/см³
- Температура плавления: 1040-1050°C
- Температура литья: 1100-1180°C
- Линейная усадка: 1,8-2,0%
- Предел прочности при растяжении (σв): 392-490 МПа
- Относительное удлинение (δ): 7-15%
- Твердость по Бринеллю: 100-130 HB
- Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
- Теплопроводность: 42-50 Вт/(м·К)
- Модуль упругости: 105-115 ГПа
Литейные и технологические свойства
Бронза БрА10Мц2Л обладает следующими литейными и технологическими характеристиками:
Преимущества:
- Высокая жидкотекучесть - позволяет получать отливки сложной конфигурации
- Минимальное количество дефектов на поверхности отливок - обусловлено литейным назначением сплава
- Хорошая коррозионная стойкость - особенно в пресной воде и жидком топливе
- Отличные антифрикционные свойства - низкий коэффициент трения
- Высокая механическая прочность - обеспечивает надежность изделий при эксплуатации
- Хорошая обрабатываемость резанием - позволяет получать детали с высокой точностью размеров
Недостатки и особенности обработки:
- Склонность к окислению в расплавленном состоянии - требуется применение защитных флюсов
- Возможность образования пористости - необходима тщательная дегазация расплава
- Ограниченная свариваемость - требуются специальные технологии сварки
- Снижение механических свойств при работе в морской воде - для морских применений требуются дополнительные меры защиты
При литье бронзы БрА10Мц2Л рекомендуется соблюдать следующие технологические параметры:
- Температура литья: 1100-1180°C
- Температура прогрева форм: 150-200°C
- Скорость охлаждения: умеренная, контролируемая
- Применение защитных флюсов на основе буры и хлористого натрия
- Проведение модифицирования для улучшения структуры
Области применения
Благодаря своим высоким эксплуатационным характеристикам, бронза марки БрА10Мц2Л находит широкое применение в различных отраслях промышленности:
- Арматуростроение
- Корпуса и детали запорной арматуры
- Клапаны и седла клапанов
- Фитинги и соединительные элементы
- Регулирующая арматура для систем с пресной водой
- Машиностроение
- Антифрикционные детали
- Втулки и подшипники скольжения
- Детали, работающие при температурах до 250°C
- Шестерни и зубчатые колеса
- Топливно-энергетический комплекс
- Детали, контактирующие с жидким топливом
- Компоненты насосных систем
- Элементы топливной арматуры
- Детали, работающие в паровой среде
- Судостроение
- Компоненты судовых механизмов
- Детали водяных и топливных систем
- Элементы валопроводов
- Направляющие втулки
- Общее машиностроение
- Корпусные детали механизмов
- Компоненты гидравлических систем
- Детали узлов трения
- Элементы ответственных механизмов
Особенно эффективно применение бронзы БрА10Мц2Л для деталей, работающих в пресной воде, жидком топливе или в паре при температурах до 250°C. В этих условиях сплав демонстрирует оптимальное сочетание коррозионной стойкости, механической прочности и антифрикционных свойств.
Формы поставки
Компания "ОборонСпецСплав" предлагает бронзу марки БрА10Мц2Л в следующих формах:
- Чушки - для последующей переплавки и изготовления литых изделий
- Плиты - заготовки для производства плоских деталей
- Трубы - для изготовления втулок и цилиндрических деталей
- Круги - полуфабрикаты различного диаметра для изготовления деталей вращения
- Втулки - готовые детали различных размеров
- Прутки - заготовки для механической обработки
- Отливки - изготовленные по чертежам заказчика
Все поставляемые формы бронзы марки БрА10Мц2Л соответствуют требованиям ГОСТ 493-79 и сопровождаются необходимыми сертификатами качества.
Маркировка, транспортировка и хранение
Маркировка и приемка
Бронза марки БрА10Мц2Л поставляется в соответствии с требованиями ГОСТ 493-79. Каждая партия сопровождается документацией, содержащей:
- Товарный знак предприятия-изготовителя
- Марку бронзы
- Номер плавки
- Массу партии
- Результаты химического анализа
- Обозначение стандарта (ГОСТ 493-79)
Приемка осуществляется партиями, состоящими из чушек одной марки бронзы, полученных из одной или нескольких плавок. В партии допускается наличие до 1% ломаных чушек, однако для экспортных поставок ломаные чушки не допускаются.
Транспортировка
Транспортировка бронзы марки БрА10Мц2Л производится в пакетированном виде и на паллетах всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Для экспортных поставок используется транспорт крытого типа, обеспечивающий сохранность продукции от атмосферных воздействий.
Хранение
Хранение бронзы марки БрА10Мц2Л может осуществляться как в закрытых помещениях, так и на открытых площадках с соблюдением условий, предотвращающих загрязнение материала и обеспечивающих его защиту от атмосферных осадков. При длительном хранении рекомендуется применять консервационные покрытия для предотвращения окисления поверхности.
Сравнение с другими марками бронз
| Параметр | БрА10Мц2Л | БрА10Ж3Мц2 | БрА9Ж3Л | БрАЖ9-4 |
|---|---|---|---|---|
| Содержание алюминия, % | 9,6-11,0 | 9-11 | 8-10 | 8-10 |
| Содержание марганца, % | 1,5-2,5 | 1-3 | - | - |
| Содержание железа, % | ≤1,0 (примесь) | 2-4 | 2-4 | 3-5 |
| Предел прочности, МПа | 392-490 | 400-550 | 400-500 | 450-550 |
| Относительное удлинение, % | 7-15 | 4-12 | 3-10 | 10-15 |
| Твердость по Бринеллю, HB | 100-130 | 100-140 | 100-130 | 110-140 |
| Основная область применения | Детали арматуры для пресной воды и жидкого топлива | Антифрикционные детали, арматура | Втулки, шестерни | Детали судового машиностроения |
Как видно из таблицы, бронза марки БрА10Мц2Л отличается от других алюминиевых бронз отсутствием целенаправленного легирования железом, что улучшает ее коррозионную стойкость в пресной воде и жидком топливе. При этом сплав сохраняет высокие механические свойства и хорошие литейные характеристики.
Рекомендации по обработке
При работе с бронзой марки БрА10Мц2Л рекомендуется соблюдать следующие технологические особенности:
Литье
- Использовать защитные флюсы для предотвращения окисления расплава
- Обеспечивать оптимальную температуру заливки (1100-1180°C)
- Проводить дегазацию расплава для предотвращения пористости
- Применять подогрев форм для улучшения заполняемости
- Обеспечивать контролируемое охлаждение отливок для предотвращения появления трещин
Механическая обработка
- Использовать инструмент с твердосплавными или керамическими режущими элементами
- Применять следующие режимы резания:
- Скорость резания: 50-80 м/мин
- Подача: 0,1-0,4 мм/об
- Глубина резания: 0,5-3 мм
- Обеспечивать эффективное охлаждение в процессе обработки
- Для финишной обработки использовать более высокие скорости и меньшие подачи
Термическая обработка
- Для снятия внутренних напряжений в отливках применять отжиг при температуре 550-600°C с последующим медленным охлаждением
- Для повышения механических свойств возможно проведение закалки с 850-900°C с охлаждением в воде и последующим отпуском при 350-400°C
Часто задаваемые вопросы (FAQ)
В чем основное отличие бронзы БрА10Мц2Л от других алюминиевых бронз?
Основное отличие бронзы БрА10Мц2Л от других алюминиевых бронз заключается в особенностях легирования и предназначении. В отличие от бронзы БрА10Ж3Мц2, сплав БрА10Мц2Л не содержит целенаправленного добавления железа, а содержит его только в виде примеси (не более 1%). Это улучшает коррозионную стойкость сплава в пресной воде и жидком топливе. Буква "Л" в маркировке указывает на то, что сплав разработан специально для литья и обеспечивает получение отливок с минимальным количеством дефектов на поверхности. По сравнению с бронзой БрАЖ9-4, сплав БрА10Мц2Л содержит марганец, который улучшает механические свойства и повышает антифрикционные характеристики. Благодаря этим особенностям, бронза БрА10Мц2Л идеально подходит для изготовления деталей арматуры, работающих в пресной воде, жидком топливе или паре.
Почему бронза БрА10Мц2Л подходит для работы в пресной воде, но не рекомендуется для морской?
Бронза БрА10Мц2Л демонстрирует высокую коррозионную стойкость в пресной воде благодаря образованию на поверхности защитной оксидной пленки, которая предотвращает дальнейшее окисление. Однако в морской воде, содержащей значительное количество хлоридов, эта пленка может разрушаться, что приводит к развитию коррозионных процессов. Кроме того, в морской воде может возникать избирательная коррозия по границам зерен из-за особенностей микроструктуры алюминиевых бронз. Отсутствие в составе БрА10Мц2Л никеля в достаточном количестве (он присутствует только как примесь до 1%) также снижает ее стойкость к морской коррозии. Для морских применений более предпочтительны бронзы с повышенным содержанием никеля, такие как БрАЖНМц9-4-4-1, или классические оловянные бронзы, например, БрО5Ц5С5.
Каковы особенности эксплуатации деталей из бронзы БрА10Мц2Л в узлах трения?
При эксплуатации деталей из бронзы БрА10Мц2Л в узлах трения следует учитывать ряд особенностей: 1) сплав обладает низким коэффициентом трения, что снижает износ сопряженных деталей; 2) для оптимальной работы рекомендуется обеспечивать регулярное смазывание трущихся поверхностей; 3) особенно эффективна работа в паре со сталью, чугуном или другими цветными сплавами; 4) допустимая рабочая температура в узлах трения - до 250°C; 5) при работе в условиях граничного трения и высоких нагрузок возможно образование задиров, для предотвращения которых рекомендуется предварительная приработка; 6) для повышения износостойкости поверхности деталей могут подвергаться термической обработке или поверхностному упрочнению. При соблюдении этих рекомендаций детали из бронзы БрА10Мц2Л демонстрируют длительный срок службы и надежную работу в различных узлах трения.
Можно ли использовать бронзу БрА10Мц2Л для изготовления деталей, контактирующих с пищевыми продуктами?
Использование бронзы БрА10Мц2Л для изготовления деталей, контактирующих с пищевыми продуктами, имеет определенные ограничения. С одной стороны, сплав обладает хорошей коррозионной стойкостью и не выделяет токсичных веществ при нормальных условиях. С другой стороны, алюминиевые бронзы могут вступать в реакцию с кислыми пищевыми продуктами, что приводит к миграции ионов меди и алюминия. Кроме того, наличие примесей, таких как свинец (до 0,1%), может быть нежелательным для пищевого применения. Для контакта с пищевыми продуктами более предпочтительны специальные нержавеющие стали или оловянные бронзы с подтвержденной безопасностью. Если все же необходимо использовать БрА10Мц2Л в пищевом оборудовании, рекомендуется проводить дополнительные испытания на соответствие санитарно-гигиеническим требованиям и, возможно, применять защитные покрытия.
Какой срок службы имеют детали из бронзы БрА10Мц2Л при различных условиях эксплуатации?
Срок службы деталей из бронзы БрА10Мц2Л существенно зависит от условий эксплуатации. В нормальных условиях (пресная вода, жидкое топливо, умеренные нагрузки) детали арматуры могут служить 15-25 лет без значительной потери эксплуатационных характеристик. При работе в узлах трения со смазкой срок службы составляет 8-12 лет. В условиях повышенных температур (до 250°C) в паровой среде ожидаемый срок службы составляет 5-10 лет. При эксплуатации в агрессивных средах или при повышенных механических нагрузках срок службы может сокращаться до 3-5 лет. Факторы, влияющие на долговечность, включают: качество литья и механической обработки, наличие и регулярность технического обслуживания, режим работы (постоянный или переменный), качество смазочных материалов, соблюдение проектных режимов эксплуатации. Для увеличения срока службы рекомендуется проводить регулярные осмотры, своевременную замену смазки и избегать превышения расчетных нагрузок.
Заключение
Бронза марки БрА10Мц2Л является высококачественным литейным сплавом, сочетающим в себе отличные литейные свойства, высокую коррозионную стойкость в пресной воде и жидком топливе, а также хорошие механические и антифрикционные характеристики. Благодаря этому сплав широко применяется для изготовления деталей арматуры, узлов трения и компонентов различных механизмов, работающих в специфических условиях.
Особенно ценным свойством бронзы БрА10Мц2Л является её способность длительное время сохранять эксплуатационные характеристики при работе в пресной воде, жидком топливе и паре при температурах до 250°C. Сочетание алюминия и марганца в качестве основных легирующих элементов обеспечивает оптимальный баланс механической прочности, пластичности и антифрикционных свойств.
Компания "ОборонСпецСплав" предлагает бронзу марки БрА10Мц2Л в различных формах поставки с полным комплектом сопроводительной документации. Наши специалисты готовы проконсультировать вас по вопросам выбора оптимального материала и формы поставки в зависимости от конкретных производственных задач.
Данная статья подготовлена на основе нормативно-технической документации ГОСТ 493-79 и многолетнего опыта специалистов компании "ОборонСпецСплав" в области применения цветных металлов и сплавов в различных отраслях промышленности.
