Алюминиевый сплав АЛ2 – литейный сплав системы алюминий-кремний (силумин), отличающийся превосходными литейными свойствами, хорошей герметичностью, удовлетворительной коррозионной стойкостью и термостойкостью при умеренных механических нагрузках. Данный материал широко используется для изготовления тонкостенных и сложнопрофильных отливок, работающих в условиях статических нагрузок при температурах до 200°C. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава АЛ2, соответствующей всем требованиям ГОСТ 1583-93.
Расшифровка маркировки сплава АЛ2
Маркировка алюминиевого сплава АЛ2 согласно принятой в России системе обозначений расшифровывается следующим образом:
- А — указывает на основной металл – алюминий;
- Л — обозначает, что сплав относится к литейной группе, предназначенной преимущественно для фасонного литья;
- 2 — порядковый номер сплава в классификации.
Данная маркировка позволяет специалистам быстро идентифицировать тип сплава и его основные характеристики, что упрощает выбор материала при проектировании и производстве деталей.
Химический состав сплава АЛ2

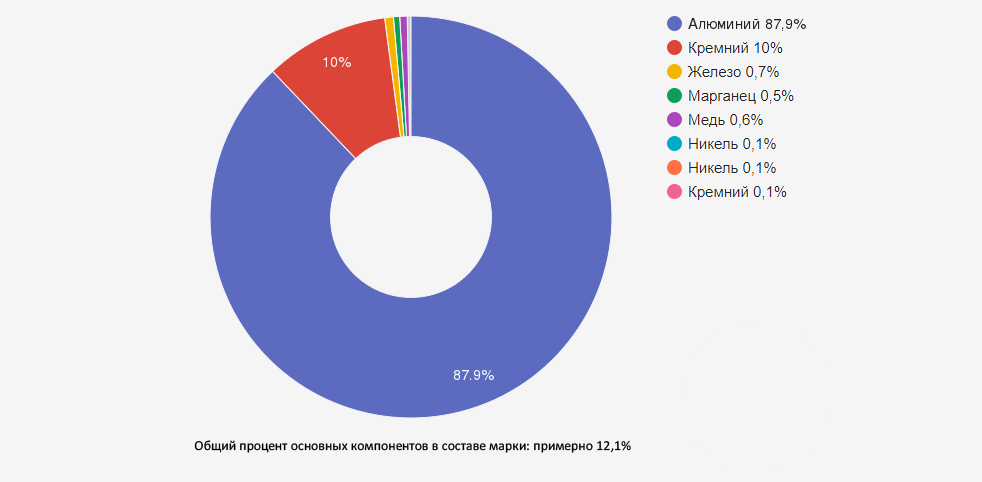

Химический состав сплава АЛ2 регламентируется ГОСТ 1583-93 и включает следующие элементы:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | 84,3-90,0 (основа) | Определяет базовые свойства сплава: легкость, теплопроводность |
| Кремний (Si) | 10,0-13,0 | Основной легирующий элемент, значительно улучшает литейные свойства, снижает усадку, повышает текучесть |
| Железо (Fe) | ≤ 1,5 | Нежелательная примесь, снижает пластичность, но в небольшом количестве повышает прочность |
| Магний (Mg) | ≤ 0,8 | Улучшает прочностные характеристики, обеспечивает возможность термического упрочнения |
| Цинк (Zn) | ≤ 0,3 | Контролируемая примесь, в малых количествах не оказывает существенного влияния |
| Медь (Cu) | ≤ 0,2 | Контролируемая примесь, повышает прочность, но снижает коррозионную стойкость |
| Марганец (Mn) | ≤ 0,5 | Повышает жаропрочность, нейтрализует вредное влияние железа |
| Титан (Ti) | ≤ 0,2 | Измельчает зерно, улучшает механические свойства |
| Прочие примеси (каждая) | ≤ 0,05 | Контролируются для обеспечения стабильности свойств |
| Прочие примеси (суммарно) | ≤ 0,3 | Общее ограничение для сохранения качества сплава |
Высокое содержание кремния (10-13%) определяет основные технологические свойства сплава АЛ2 – отличную жидкотекучесть, малую усадку при затвердевании и хорошую герметичность отливок. Однако при этом механические свойства, особенно пластичность, остаются на относительно невысоком уровне.
Механические свойства сплава АЛ2
Механические свойства сплава АЛ2 зависят от метода литья и термической обработки. Ниже приведены основные показатели механических свойств для различных состояний:
Литье в песчаные формы:
| Характеристика | Без термообработки | После модифицирования |
|---|---|---|
| Предел прочности (σв), МПа | 120-160 | 160-200 |
| Предел текучести (σт), МПа | 80-100 | 100-120 |
| Относительное удлинение (δ), % | 1-2 | 2-5 |
| Твердость по Бринеллю, HB | 50-60 | 60-70 |
Литье в кокиль:
| Характеристика | Без термообработки | После модифицирования |
|---|---|---|
| Предел прочности (σв), МПа | 160-180 | 180-220 |
| Предел текучести (σт), МПа | 100-120 | 120-140 |
| Относительное удлинение (δ), % | 2-3 | 3-8 |
| Твердость по Бринеллю, HB | 60-70 | 65-75 |
Литье под давлением:
| Характеристика | Значение |
|---|---|
| Предел прочности (σв), МПа | 180-240 |
| Предел текучести (σт), МПа | 120-160 |
| Относительное удлинение (δ), % | 1-3 |
| Твердость по Бринеллю, HB | 65-80 |
Сплав АЛ2 характеризуется относительно невысокими прочностными характеристиками и низкой пластичностью, что ограничивает его применение в нагруженных конструкциях. Однако для малонагруженных деталей сложной конфигурации его свойства являются вполне достаточными.
Физические свойства сплава АЛ2
Физические характеристики сплава АЛ2, важные для проектирования и эксплуатации изделий:
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,65-2,7 |
| Температура плавления, °C | 570-610 |
| Температура литья, °C | 700-750 |
| Коэффициент линейного расширения (20-100°C), 10⁻⁶ °C⁻¹ | 21,0-22,0 |
| Теплопроводность, Вт/(м·°C) | 160-180 |
| Удельная теплоемкость, Дж/(кг·°C) | 880-920 |
| Модуль упругости, ГПа | 70-75 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,04-0,05 |
Сплав АЛ2 обладает высокой теплопроводностью и относительно низким коэффициентом теплового расширения по сравнению с другими алюминиевыми сплавами, что делает его подходящим материалом для деталей, работающих при повышенных температурах до 200°C.
Литейные свойства сплава АЛ2
Сплав АЛ2 отличается превосходными литейными свойствами, что является его главным преимуществом:
- Жидкотекучесть: исключительно высокая, благодаря эвтектическому составу (около 12% кремния). Отличная способность заполнять тонкостенные и сложнопрофильные участки формы;
- Усадка при затвердевании: 0,6-0,9%. Относительно низкая усадка обеспечивает точность размеров отливки и снижает вероятность образования усадочных дефектов;
- Склонность к образованию горячих трещин: низкая, что позволяет получать отливки сложной конфигурации без риска растрескивания при остывании;
- Герметичность: высокая, особенно после модифицирования, что делает сплав подходящим для изготовления корпусных деталей насосов, арматуры и других изделий, требующих герметичности;
- Газонасыщенность: высокая склонность к поглощению газов, особенно водорода, что требует тщательной дегазации расплава перед литьем;
- Модифицируемость: хорошо поддается модифицированию натрием, стронцием или сурьмой, что значительно улучшает структуру эвтектики и повышает механические свойства.
Сплав АЛ2 может применяться для различных методов литья:
- Литье в песчаные формы: наиболее распространенный метод для крупногабаритных и единичных отливок;
- Литье в кокиль: обеспечивает лучшие механические свойства и более точные размеры по сравнению с литьем в песчаные формы;
- Литье под давлением: позволяет получать тонкостенные детали с высокой точностью размеров;
- Литье по выплавляемым моделям: используется для получения малогабаритных отливок сложной конфигурации с высокой точностью размеров.
Высокие литейные свойства сплава АЛ2 делают его идеальным материалом для изготовления тонкостенных и сложнопрофильных отливок, где требуется высокая точность размеров и хорошая герметичность.
Термическая обработка и модифицирование
Сплав АЛ2 в чистом виде имеет относительно невысокие механические свойства, поэтому для их улучшения применяются следующие виды обработки:
- Модифицирование: заключается в обработке расплава модификаторами (натрий, стронций, сурьма) перед заливкой. Модифицирование значительно измельчает структуру эвтектики и повышает механические свойства, особенно пластичность;
- Отжиг для снятия напряжений: нагрев до 250-300°C, выдержка 2-4 часа, охлаждение на воздухе. Применяется для снятия внутренних напряжений после литья;
- Термическая обработка Т5: искусственное старение при 150-180°C в течение 2-5 часов. Применяется для небольшого повышения прочности и стабилизации размеров отливок, эксплуатируемых при повышенных температурах.
Сплав АЛ2 относится к неупрочняемым термической обработкой сплавам, поэтому он не подвергается закалке и старению для значительного повышения прочности. Основным методом улучшения его свойств является модифицирование структуры в жидком состоянии.
Коррозионная стойкость
Сплав АЛ2 обладает удовлетворительной коррозионной стойкостью в различных средах:
- Атмосферная коррозия: хорошая стойкость в нормальных атмосферных условиях, но несколько хуже, чем у сплавов с более высоким содержанием магния;
- Пресная вода: удовлетворительная стойкость при комнатной температуре;
- Морская вода: умеренная стойкость, требуется дополнительная защита при длительном контакте;
- Масла и топливо: хорошая стойкость к большинству нефтепродуктов;
- Слабые кислоты и щелочи: низкая стойкость, не рекомендуется длительный контакт;
- Контактная коррозия: при контакте с другими металлами возможна гальваническая коррозия, требуется электрическая изоляция при соединении с более благородными металлами.
Для повышения коррозионной стойкости отливки из сплава АЛ2 могут подвергаться анодированию, хроматированию или окрашиванию. Анодное оксидирование создает на поверхности защитную оксидную пленку, значительно повышающую коррозионную стойкость и улучшающую декоративный вид изделий.
Механическая обработка
Сплав АЛ2 обладает относительно низкой обрабатываемостью резанием по сравнению с другими алюминиевыми сплавами, что обусловлено высоким содержанием твердых кристаллов кремния в структуре:
- Токарная обработка: рекомендуемые скорости резания 200-350 м/мин, подача 0,1-0,3 мм/об. Для чистовой обработки рекомендуется использовать твердосплавный инструмент;
- Фрезерование: скорости резания 300-500 м/мин, подача на зуб 0,05-0,15 мм;
- Сверление: оптимальные скорости 60-100 м/мин, подача 0,15-0,3 мм/об;
- Шлифование: сложно из-за налипания алюминия на абразивный круг, требуется применение специальных смазочно-охлаждающих жидкостей;
- Полирование: затруднено из-за наличия твердых включений кремния, но возможно с применением специальных паст.
При механической обработке сплава АЛ2 рекомендуется использовать СОЖ для улучшения качества поверхности и увеличения стойкости инструмента. Из-за абразивного воздействия кристаллов кремния стойкость режущего инструмента при обработке данного сплава значительно ниже, чем при обработке других алюминиевых сплавов.
Области применения сплава АЛ2
Благодаря сочетанию превосходных литейных свойств, хорошей герметичности, удовлетворительной коррозионной стойкости и термостойкости до 200°C, сплав АЛ2 находит широкое применение в различных отраслях промышленности:
- Машиностроение:
- Корпуса насосов для неагрессивных сред;
- Детали трубопроводной арматуры (корпуса клапанов, вентилей, задвижек);
- Тонкостенные корпусные детали машин и механизмов;
- Крышки, кожухи, кронштейны малонагруженных механизмов.
- Горнодобывающая и металлургическая промышленность:
- Детали оборудования, работающие при невысоких нагрузках;
- Корпусные детали средних размеров;
- Элементы конвейерных систем.
- Приборостроение:
- Ажурные тонкостенные отливки деталей приборов;
- Корпуса измерительных приборов;
- Крепежные элементы и кронштейны.
- Автомобильная промышленность:
- Детали системы охлаждения;
- Корпуса малонагруженных узлов;
- Декоративные элементы.
- Общее машиностроение:
- Кожухи, крышки, корпуса;
- Детали сложной конфигурации с низкими требованиями к механическим свойствам;
- Герметичные детали, работающие при температурах до 200°C.
Особенно эффективно применение сплава АЛ2 для изготовления сложных тонкостенных отливок, где требуется высокая точность размеров, герметичность и работа при умеренных нагрузках и температурах до 200°C.
Формы поставки
Компания "ОборонСпецСплав" предлагает сплав АЛ2 в следующих формах:
- Литейные заготовки:
- Чушки для переплавки;
- Слитки различных размеров;
- Лигатуры для модифицирования.
- Готовые отливки:
- Отливки в песчаные формы;
- Отливки в кокиль;
- Отливки, полученные литьем под давлением;
- Отливки по выплавляемым моделям.
- Обработанные изделия:
- Заготовки с предварительной механической обработкой;
- Детали, изготовленные по чертежам заказчика.
Все поставляемые изделия сопровождаются сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 1583-93 и другим нормативным документам.
Аналоги сплава АЛ2
При проектировании и выборе материалов полезно знать отечественные и зарубежные аналоги сплава АЛ2:
| Страна | Марка | Стандарт |
|---|---|---|
| Россия | АЛ2, АК12 | ГОСТ 1583-93 |
| США | A413.0, 413.0 | ASTM B85 |
| Германия | G-AlSi12, GK-AlSi12 | DIN 1725 |
| Великобритания | LM6 | BS 1490 |
| Франция | A-S13 | NF A57-702 |
| Международный | AlSi12 | ISO 3522 |
При выборе аналогов необходимо учитывать, что даже при схожем химическом составе могут быть различия в технологических свойствах и характеристиках материала, что требует проверки соответствия выбранного аналога требованиям конкретного применения.
Преимущества и недостатки сплава АЛ2
Преимущества:
- Превосходные литейные свойства (высокая жидкотекучесть, низкая усадка);
- Возможность изготовления тонкостенных и сложнопрофильных отливок;
- Высокая герметичность отливок, особенно после модифицирования;
- Хорошая термостойкость (до 200°C);
- Удовлетворительная коррозионная стойкость в атмосферных условиях;
- Низкая склонность к образованию горячих трещин при литье;
- Относительно низкая стоимость по сравнению с другими литейными алюминиевыми сплавами;
- Хорошая свариваемость при использовании специальных методов сварки.
Недостатки:
- Низкие механические свойства, особенно пластичность;
- Высокая газонасыщенность, требующая тщательной дегазации расплава;
- Плохая обрабатываемость резанием из-за наличия твердых кристаллов кремния;
- Склонность к образованию газовой пористости в отливках;
- Ограниченная прочность при повышенных температурах;
- Невозможность значительного упрочнения термической обработкой;
- Склонность к коррозии при контакте с агрессивными средами.
Вопросы и ответы (FAQ)
Можно ли использовать сплав АЛ2 для изготовления деталей, контактирующих с пищевыми продуктами?
Да, алюминий марки АЛ2 допускается к применению в пищевой промышленности при соблюдении требований к чистоте сплава и отсутствии токсичных примесей. Однако для продолжительного контакта с пищевыми продуктами рекомендуется применять специализированные пищевые сплавы.
Как повысить прочностные характеристики изделий из АЛ2?
Улучшить механические свойства можно путем модифицирования сплава натрием или стронцием при плавке, а также применением термической обработки по режиму Т5 (искусственное старение).
Возможна ли сварка деталей из алюминия марки АЛ2?
Сварка возможна, но требует специальных технологий. Рекомендуется применять аргонодуговую сварку с использованием присадочной проволоки, совместимой по химическому составу. Необходима тщательная подготовка поверхностей и контроль параметров процесса.
Как бороться с газовой пористостью при литье сплава АЛ2?
Для снижения пористости рекомендуется: тщательная подготовка шихты, дегазация расплава, использование флюсов, оптимизация температурных режимов литья и правильный выбор скорости заполнения формы.
Стандарты и регламентирующие документы
Производство и поставка алюминиевого сплава АЛ2 осуществляются в соответствии со следующими нормативными документами:
- ГОСТ 1583-93 «Сплавы алюминиевые литейные. Технические условия»
- ГОСТ 2685-75 «Сплавы алюминиевые литейные. Марки»
- ГОСТ 1521-76 «Отливки из алюминиевых сплавов. Технические условия»
Заключение
Алюминий марки АЛ2 представляет собой оптимальное решение для изготовления тонкостенных, сложнопрофильных отливок, работающих при температурах до 200°C. Несмотря на относительно невысокие прочностные характеристики, его выдающиеся литейные свойства, герметичность и коррозионная стойкость делают этот сплав востребованным в различных отраслях промышленности.
Специалисты компании "ОборонСпецСплав" готовы предоставить консультации по выбору оптимальной марки алюминиевого сплава для ваших задач и обеспечить поставку высококачественной продукции, соответствующей всем требованиям действующих стандартов.
Информация для статьи подготовлена на основе действующей нормативно-технической документации (ГОСТ 1583-93, ГОСТ 2685-75), результатов лабораторных испытаний и многолетнего производственного опыта технологов компании "ОборонСпецСплав" в области металлургии цветных сплавов.
