Алюминиевый сплав марки ММ относится к категории деформируемых сплавов с высоким содержанием алюминия и малым количеством легирующих элементов. Благодаря сбалансированному химическому составу, материал обладает превосходной обрабатываемостью, пластичностью и коррозионной стойкостью, что делает его востребованным в различных отраслях промышленности, включая транспортное машиностроение и строительство.
Расшифровка маркировки ММ
В маркировке алюминиевого сплава ММ каждая буква имеет своё значение:
- М - мягкий
- М - металлический
Данное обозначение указывает на особенности материала, который отличается повышенной пластичностью и технологичностью при обработке давлением. Благодаря своим характеристикам, сплав ММ относится к группе алюминиевых материалов, хорошо поддающихся деформации как в холодном, так и в горячем состоянии.

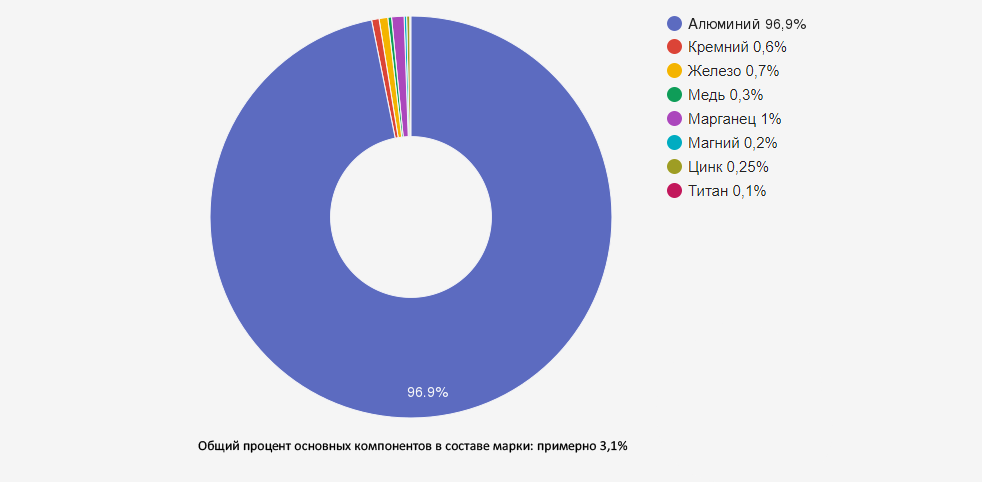

Химический состав сплава ММ
Согласно ГОСТ 4784-2019, алюминиевый сплав ММ имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | Основа (95,9-98,8%) | Обеспечивает базовые свойства сплава: малый удельный вес, пластичность, электропроводность |
| Марганец (Mn) | 1,0-1,4 | Повышает прочность и коррозионную стойкость, способствует мелкозернистой структуре |
| Кремний (Si) | ≤1,0 | Улучшает литейные свойства и жаропрочность, повышает способность к искусственному старению |
| Железо (Fe) | ≤0,6 | Повышает жаропрочность, влияет на формирование интерметаллидных соединений |
| Магний (Mg) | 0,2-0,5 | Повышает прочность и коррозионную стойкость, улучшает термическую обрабатываемость |
| Медь (Cu) | ≤0,2 | Усиливает прочностные характеристики, улучшает обрабатываемость |
| Цинк (Zn) | ≤0,1 | Способствует повышению прочности при сохранении пластичности |
| Титан (Ti) | ≤0,1 | Модификатор структуры, измельчает зерно, повышает механические свойства |
Отличительной особенностью сплава ММ является сбалансированное содержание марганца и кремния, которые в сочетании обеспечивают оптимальное соотношение прочности, пластичности и коррозионной стойкости. Низкое содержание меди и повышенное содержание марганца делают этот сплав особенно устойчивым к коррозии в различных средах, включая морскую воду и атмосферу промышленных районов.
Механические и физические свойства алюминия ММ
Механические свойства при 20°C
| Характеристика | Значение |
|---|---|
| Предел прочности (σв), МПа | 120-150 |
| Предел текучести (σт), МПа | 50-80 |
| Относительное удлинение (δ), % | 20-30 |
| Твердость по Бринеллю, HB | 35-45 |
| Модуль упругости (E), ГПа | 69-71 |
Физические свойства
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,72 (2720 кг/м³) |
| Температура плавления, °C | 640-650 |
| Коэффициент линейного расширения, α×10⁻⁶ (1/°C) | 23,6 |
| Теплопроводность, Вт/(м·°C) | 190-210 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,030-0,035 |
Сплав ММ отличается высокой пластичностью и умеренной прочностью, что делает его идеальным материалом для изготовления изделий методами холодной и горячей деформации. По сравнению с литейными алюминиевыми сплавами, ММ обладает более однородной структурой, отсутствием внутренних дефектов и лучшей технологичностью при обработке давлением.
Благодаря низкому содержанию меди и наличию марганца, сплав ММ демонстрирует отличную коррозионную стойкость даже без дополнительной защиты, что особенно важно для изделий, эксплуатируемых в условиях повышенной влажности или контакта с агрессивными средами.
Технологические особенности и обработка
Методы деформации:
- Горячая деформация - осуществляется при температуре выше температуры рекристаллизации (обычно 350-450°C). При этом происходит динамическая рекристаллизация, формируется новая структура материала, что обеспечивает высокую пластичность и возможность значительного формоизменения. Методы горячей деформации включают прокатку, прессование, ковку.
- Холодная деформация - проводится при температуре ниже температуры рекристаллизации (обычно комнатная температура). При этом происходит наклеп материала, повышается его прочность и твердость. Методы холодной деформации включают прокатку, волочение, гибку, штамповку.
Термическая обработка:
Сплав ММ может подвергаться различным видам термической обработки для улучшения его свойств:
- Отжиг - нагрев до 350-400°C с последующим медленным охлаждением. Применяется для снятия внутренних напряжений, повышения пластичности, рекристаллизации структуры после холодной деформации.
- Закалка - нагрев до 500-520°C с последующим быстрым охлаждением в воде. Применяется для получения пересыщенного твердого раствора и повышения прочности.
- Искусственное старение - нагрев закаленного сплава до 150-180°C с выдержкой 4-8 часов. Способствует выделению упрочняющих фаз и дополнительному повышению прочности.
Обрабатываемость резанием:
Сплав ММ обладает хорошей обрабатываемостью резанием. Рекомендуемые режимы резания:
- Скорость резания при точении: 300-500 м/мин
- Скорость резания при фрезеровании: 250-450 м/мин
- Скорость резания при сверлении: 150-300 м/мин
Свариваемость:
Сплав ММ хорошо сваривается всеми распространенными методами сварки:
- Аргонодуговая сварка (TIG) - обеспечивает высокое качество сварного шва
- Сварка в защитных газах (MIG) - обеспечивает высокую производительность
- Контактная сварка - эффективна для соединения тонколистовых материалов
- Сварка трением - обеспечивает высокую прочность соединения
Благодаря этим технологическим особенностям, сплав ММ позволяет получать изделия сложной формы с высоким качеством поверхности и стабильными механическими характеристиками, что обеспечивает его широкое применение в производстве различных полуфабрикатов и готовых изделий.
Коррозионная стойкость и защита
Сплав ММ обладает высокой естественной коррозионной стойкостью благодаря оптимальному содержанию марганца и ограниченному содержанию меди. Тем не менее, для повышения долговечности изделий в агрессивных средах применяются различные методы защиты:
- Анодирование - электрохимический процесс создания защитной оксидной пленки толщиной 5-25 мкм. Повышает коррозионную стойкость, твердость поверхности, электроизоляционные свойства. Может сочетаться с окрашиванием для декоративных целей.
- Химическое оксидирование - формирование защитной оксидной пленки путем химической обработки. Обеспечивает базовую защиту от коррозии.
- Лакокрасочные покрытия - нанесение органических защитных покрытий для барьерной защиты от воздействия окружающей среды.
- Пассивация - химическая обработка для формирования тонкой защитной пленки, повышающей коррозионную стойкость.
Сплав ММ особенно устойчив к атмосферной коррозии, включая морской климат, что делает его идеальным для применения в строительстве, транспортном машиностроении и производстве оборудования для пищевой промышленности. Даже без дополнительной защиты изделия из сплава ММ сохраняют свои эксплуатационные характеристики в течение длительного времени в нормальных атмосферных условиях.
При необходимости эксплуатации в особо агрессивных средах рекомендуется применение комплексной защиты, включающей анодирование с последующим нанесением лакокрасочных покрытий, что обеспечивает максимальную долговечность изделий даже в самых сложных условиях.
Формы поставки и сортамент
Компания "ОборонСпецСплав" предлагает различные формы поставки алюминиевого сплава ММ, соответствующие требованиям действующих стандартов:
| Форма поставки | Размерный ряд | Стандарт | Состояние поставки |
|---|---|---|---|
| Листы | Толщина: 0,5-10,0 мм Ширина: до 2000 мм Длина: до 7000 мм |
ГОСТ 21631-76 | М (отожженное), Н (нагартованное) |
| Плиты | Толщина: 10-150 мм Ширина: до 2000 мм Длина: до 8000 мм |
ГОСТ 17232-99 | М, Н, Т (закаленное и естественно состаренное) |
| Прутки (круги) | Диаметр: 8-300 мм Длина: до 6000 мм |
ГОСТ 21488-97 | М, Т |
| Профили | Различные конфигурации согласно чертежам | ГОСТ 8617-81 | М, Т |
| Трубы | Диаметр: 10-150 мм Толщина стенки: 1-10 мм |
ГОСТ 18482-79 | М, Т |
| Проволока | Диаметр: 0,5-10,0 мм | ГОСТ 14838-78 | М, Н, Т |
Все поставляемые полуфабрикаты сопровождаются сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов. По запросу клиента возможно изготовление нестандартных размеров и форм в соответствии с техническими требованиями заказчика.
Особой популярностью пользуются листы и плиты из сплава ММ, которые благодаря своей высокой пластичности и коррозионной стойкости широко применяются в строительстве, производстве тары и упаковки, изготовлении кузовных деталей транспортных средств.
Области применения алюминиевого сплава ММ
Благодаря уникальному сочетанию пластичности, коррозионной стойкости и технологичности, сплав ММ находит широкое применение в различных отраслях промышленности:
- Транспортное машиностроение - изготовление кузовных деталей железнодорожных вагонов, автобусов, грузовых автомобилей; элементы обшивки судов; детали интерьера транспортных средств.
- Строительство - производство фасадных панелей, кровельных материалов, водосточных систем, строительных профилей, отделочных материалов для внутренних работ.
- Пищевая промышленность - изготовление тары и упаковки для пищевых продуктов, емкостей для хранения и транспортировки, элементов технологического оборудования.
- Электротехническая промышленность - производство корпусов электрооборудования, шин, кабельных лотков, элементов систем охлаждения.
- Химическая промышленность - изготовление емкостей для хранения и транспортировки химических веществ, элементов технологического оборудования, работающего в условиях агрессивных сред.
- Бытовая техника - производство корпусов и элементов конструкции бытовых приборов, посуды, садового инвентаря.
- Рекламная индустрия - изготовление рекламных конструкций, вывесок, информационных стендов, выставочного оборудования.
Особенно эффективно применение сплава ММ в изделиях, требующих высокой пластичности при формообразовании, хорошей свариваемости и высокой коррозионной стойкости. Благодаря отличной обрабатываемости резанием, этот материал позволяет получать изделия сложной формы с высоким качеством поверхности.
В строительной индустрии сплав ММ ценится за устойчивость к атмосферным воздействиям, включая повышенную влажность, перепады температур и ультрафиолетовое излучение. Это обеспечивает длительный срок службы строительных конструкций без потери эксплуатационных и декоративных свойств.
Преимущества и недостатки сплава ММ
Преимущества:
- Высокая пластичность и формуемость
- Отличная коррозионная стойкость без дополнительной защиты
- Хорошая свариваемость всеми распространенными методами
- Высокая технологичность при обработке давлением
- Хорошая обрабатываемость резанием
- Малый удельный вес (почти в 3 раза легче стали)
- Высокая теплопроводность и электропроводность
- Немагнитность и искробезопасность
- Экологическая безопасность и полная пригодность к вторичной переработке
Недостатки:
- Относительно невысокая прочность по сравнению с высоколегированными алюминиевыми сплавами
- Ограниченная возможность упрочнения термообработкой
- Снижение прочностных характеристик при температурах выше 150°C
- Необходимость дополнительной защиты при эксплуатации в сильно агрессивных средах
- Склонность к деформации при неравномерном нагреве из-за высокого коэффициента линейного расширения
Несмотря на имеющиеся недостатки, сплав ММ остается одним из наиболее востребованных алюминиевых материалов для изготовления различных полуфабрикатов и готовых изделий. Правильный учет особенностей материала и соблюдение технологических рекомендаций позволяют максимально использовать его положительные качества и минимизировать влияние недостатков.
Зарубежные и отечественные аналоги
При проектировании изделий и выборе материалов полезно знать зарубежные и отечественные аналоги сплава ММ:
| Страна/Стандарт | Марка аналога | Примечание |
|---|---|---|
| США (ASTM, AA) | 3003, 3103 | Близкие по составу и свойствам, широко применяются в строительстве |
| Германия (DIN) | AlMn1, EN AW-3103 | Европейский аналог с аналогичным содержанием марганца |
| Франция (NF) | A-M1 | Применяется для производства листов и профилей |
| Великобритания (BS) | 3103, N3 | Используется в строительстве и производстве тары |
| Россия (ГОСТ) | АМц, АМг1 | Частичные аналоги с близкими механическими свойствами |
При замене сплава ММ на аналоги необходимо учитывать не только химический состав, но и фактические механические свойства, особенности обработки и коррозионную стойкость. Наиболее близким международным аналогом является сплав 3003 по классификации Aluminum Association (США), который также относится к группе алюминиево-марганцевых сплавов с высокой пластичностью и коррозионной стойкостью.
Часто задаваемые вопросы (FAQ)
Можно ли использовать алюминий ММ для изготовления посуды и пищевой тары?
Да, сплав ММ благодаря своей высокой коррозионной стойкости и экологической чистоте может использоваться для изготовления посуды и пищевой тары. Однако для длительного контакта с кислыми и солесодержащими продуктами рекомендуется применение дополнительной защиты поверхности (анодирование или покрытия, разрешенные для контакта с пищевыми продуктами).
Какие методы соединения наиболее эффективны для деталей из сплава ММ?
Сплав ММ хорошо сваривается всеми распространенными методами сварки, включая аргонодуговую (TIG), полуавтоматическую в защитных газах (MIG) и контактную сварку. Также эффективными методами соединения являются клепка, склеивание специальными клеевыми составами и различные комбинированные методы (например, клееклепаные соединения), которые обеспечивают высокую прочность и герметичность соединений.
Как влияет термическая обработка на свойства сплава ММ?
Термическая обработка (отжиг, закалка, старение) позволяет в определенных пределах изменять механические свойства сплава ММ. Отжиг повышает пластичность и снижает внутренние напряжения, что особенно важно после холодной деформации. Закалка с последующим искусственным старением может повысить прочность на 20-25% по сравнению с отожженным состоянием. Однако возможности упрочнения термообработкой для сплава ММ ограничены по сравнению с высоколегированными алюминиевыми сплавами.
Каков срок службы изделий из сплава ММ в различных условиях эксплуатации?
При правильной конструкции и соответствующей защите поверхности срок службы изделий из сплава ММ может составлять: 25-30 лет при эксплуатации в нормальных атмосферных условиях, 15-20 лет в условиях повышенной влажности и промышленной атмосферы, 10-15 лет в морском климате. Применение защитных покрытий (анодирование, лакокрасочные покрытия) может значительно увеличить эти показатели.
Возможна ли вторичная переработка изделий из сплава ММ?
Алюминиевый сплав ММ, как и другие алюминиевые материалы, полностью пригоден для вторичной переработки без потери основных свойств. Переработка требует всего около 5% энергии, необходимой для производства первичного алюминия. Это делает его экологически привлекательным материалом и позволяет снизить затраты при производстве новых изделий. Для максимально эффективной переработки рекомендуется раздельный сбор алюминиевых изделий и предварительная очистка от неметаллических включений.
Заключение
Алюминиевый сплав ММ представляет собой универсальный деформируемый материал, сочетающий высокую пластичность, отличную коррозионную стойкость и хорошую технологичность. Благодаря этим качествам, он находит широкое применение в строительстве, транспортном машиностроении, производстве тары и упаковки, изготовлении различных конструкционных элементов.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава ММ с гарантированным качеством и сертификатами соответствия. Наши специалисты всегда готовы помочь с выбором оптимальных материалов для ваших проектов и обеспечить своевременные поставки.
Информация для данной статьи была подготовлена с использованием технической документации ГОСТ 4784-2019 и многолетнего опыта технологов компании "ОборонСпецСплав" в работе с алюминиевыми сплавами для различных отраслей промышленности и строительства.
