Алюминий марки АВ (1340) представляет собой высококачественный деформируемый сплав системы Al-Mg-Si, который отличается повышенными прочностными характеристиками, хорошей обрабатываемостью и способностью к упрочнению путем термической обработки. Благодаря оптимальному сочетанию прочности, пластичности и сопротивления усталости, сплав АВ широко применяется в авиастроении, машиностроении и специальных отраслях промышленности, где требуются надежные и легкие конструкционные материалы.

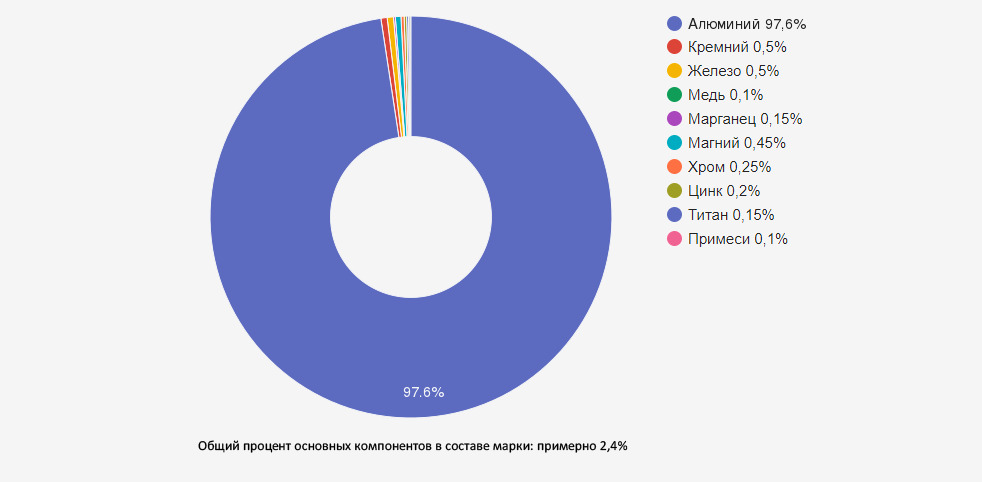

Химический состав алюминия АВ

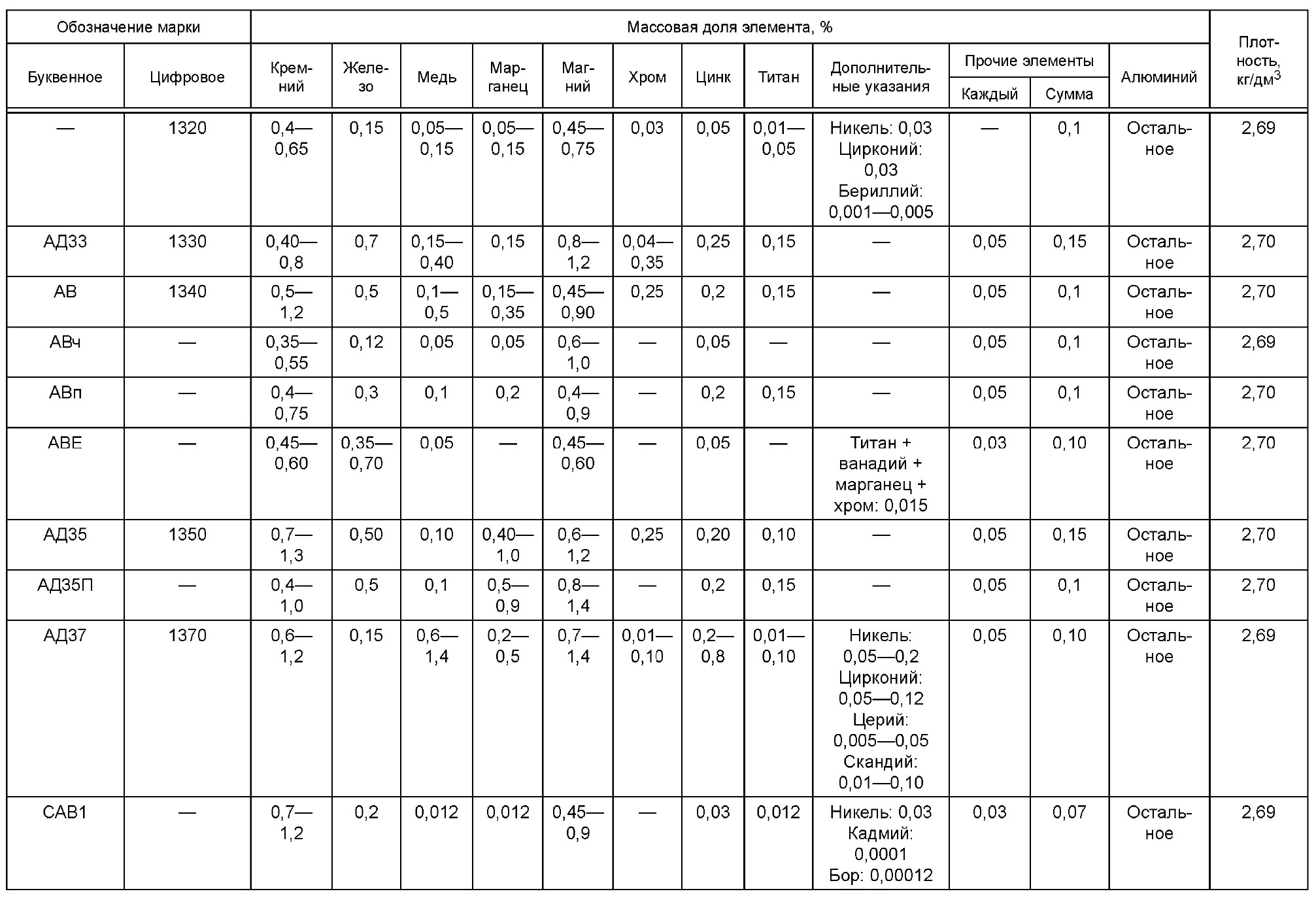

Согласно ГОСТ 4784-2019, химический состав алюминиевого сплава АВ (1340) строго регламентирован для обеспечения стабильных физико-механических свойств. Марка АВ относится к группе термически упрочняемых алюминиевых сплавов системы Al-Mg-Si.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | 95,95-98,0 (основа) | Основа сплава, обеспечивает малый вес, высокую теплопроводность и коррозионную стойкость |
| Магний (Mg) | 0,45-0,9 | Основной легирующий элемент, образует упрочняющие фазы Mg₂Si при термообработке, повышает прочность и коррозионную стойкость |
| Кремний (Si) | 0,5-1,2 | Образует с магнием упрочняющие фазы Mg₂Si, повышает жаропрочность, улучшает литейные свойства |
| Медь (Cu) | 0,1-0,5 | Повышает прочность, твердость, жаропрочность, но снижает коррозионную стойкость |
| Марганец (Mn) | 0,15-0,3 | Повышает прочность, улучшает структуру, компенсирует вредное влияние железа, повышает коррозионную стойкость |
| Хром (Cr) | ≤0,25 | Повышает коррозионную стойкость, снижает склонность к росту зерна, повышает прочность |
| Цинк (Zn) | ≤0,2 | В малых количествах повышает прочность, в больших - может снижать коррозионную стойкость |
| Титан (Ti) | ≤0,15 | Измельчает зерно, повышает механические свойства, улучшает свариваемость |
| Железо (Fe) | ≤0,5 | Примесь, образует хрупкие фазы, снижает пластичность и вязкость |
| Прочие примеси (каждая) | ≤0,05 | В сумме влияют на структуру и свойства сплава |
| Сумма прочих примесей | ≤0,15 | Общее влияние на характеристики материала |
Особенностью химического состава сплава АВ является оптимальное соотношение магния и кремния, которое обеспечивает формирование упрочняющих фаз Mg₂Si при термической обработке. Именно эти фазы определяют способность сплава к значительному повышению прочностных характеристик после закалки и старения. Дополнительное легирование медью, марганцем и хромом улучшает механические свойства и структурную стабильность сплава.
Физические и механические свойства алюминия АВ
Сплав АВ обладает комплексом физических и механических характеристик, которые делают его ценным конструкционным материалом для различных отраслей промышленности.
Физические свойства:
- Плотность: 2,7 г/см³
- Температура плавления: 610-655°C
- Теплопроводность: 180-190 Вт/(м·К)
- Коэффициент линейного расширения: 23,5·10⁻⁶ К⁻¹
- Удельное электрическое сопротивление: 0,028-0,033 Ом·мм²/м
- Модуль упругости: 69-71 ГПа
Механические свойства в различных состояниях:
| Состояние | Предел прочности σв, МПа | Предел текучести σ0.2, МПа | Относительное удлинение δ, % | Твердость, HB |
|---|---|---|---|---|
| М (отожженное) | 130-160 | 65-80 | 18-22 | 45-55 |
| Т (закаленное и естественно состаренное) | 240-270 | 160-190 | 10-14 | 70-80 |
| Т1 (закаленное и искусственно состаренное) | 320-360 | 280-310 | 8-12 | 90-110 |
Сплав АВ отличается повышенным пределом прочности и текучести по сравнению с другими сплавами системы Al-Mg-Si (например, АД35), при сохранении сопоставимых показателей пластичности. Важной характеристикой является также высокий предел выносливости, что обеспечивает надежную работу деталей в условиях циклических нагрузок.
Сравнительные характеристики усталостной прочности:
- Предел выносливости (на базе 10⁷ циклов) в состоянии Т1: 120-140 МПа
- Предел выносливости при коррозии: 80-90 МПа
Механические свойства сплава АВ существенно зависят от термической обработки, что позволяет получать различные комбинации прочности и пластичности в зависимости от требований к конкретным изделиям.
Термическая обработка и структура
Сплав АВ относится к термически упрочняемым алюминиевым сплавам, способным значительно повышать свои прочностные характеристики в результате термической обработки.
Основные виды термической обработки:
- Отжиг (состояние М) - нагрев до 340-380°C, выдержка 1-3 часа, медленное охлаждение. Применяется для снятия наклепа, повышения пластичности, подготовки к последующим операциям деформации;
- Закалка - нагрев до 520-530°C, выдержка 1-2 часа, быстрое охлаждение в воде. Формирует пересыщенный твердый раствор легирующих элементов в алюминии, что создает основу для последующего упрочнения;
- Естественное старение (состояние Т) - выдержка закаленного сплава при комнатной температуре в течение 5-7 суток. Происходит частичный распад пересыщенного твердого раствора с выделением дисперсных упрочняющих фаз;
- Искусственное старение (состояние Т1) - нагрев закаленного сплава до 160-180°C, выдержка 10-16 часов, охлаждение на воздухе. Обеспечивает максимальное упрочнение за счет выделения оптимального количества и размера частиц фазы Mg₂Si.
Структура сплава АВ в состоянии поставки определяется технологией производства и режимами термообработки. В отожженном состоянии (М) структура состоит из зерен α-твердого раствора с включениями интерметаллидных фаз и первичных выделений Mg₂Si, FeAl₃ и других. В закаленном и состаренном состоянии (Т, Т1) в структуре присутствуют дисперсные выделения упрочняющих фаз, равномерно распределенные в объеме зерен основы.
Коррозионные свойства
Алюминиевый сплав АВ обладает специфическими коррозионными характеристиками, которые необходимо учитывать при проектировании и эксплуатации изделий.
Особенности коррозионного поведения:
- В закаленном и естественно состаренном состоянии (Т) сплав АВ демонстрирует повышенную коррозионную стойкость, не склонен к межкристаллитной коррозии и коррозионному растрескиванию;
- В искусственно состаренном состоянии (Т1) сплав может проявлять склонность к межкристаллитной коррозии, хотя остается устойчивым к коррозионному растрескиванию;
- По общей коррозионной стойкости сплав АВ несколько уступает другим сплавам системы Al-Mg-Si (АД31, АД33, АД35), что связано с более высоким содержанием меди;
- В агрессивных средах (морская вода, промышленная атмосфера) требуется дополнительная защита поверхности.
Методы защиты от коррозии:
- Анодирование - электрохимическое окисление поверхности с формированием защитной оксидной пленки толщиной 10-30 мкм, обеспечивает высокую коррозионную стойкость, износостойкость и декоративные свойства;
- Химическое оксидирование - формирование защитной пленки химическим путем, обеспечивает базовую защиту от коррозии;
- Лакокрасочные покрытия - применяются для деталей, работающих в особо агрессивных средах или имеющих декоративное назначение;
- Комбинированные покрытия - сочетание анодирования с последующим нанесением лакокрасочных материалов для максимальной защиты.
Выбор метода защиты от коррозии зависит от конкретных условий эксплуатации изделий и требований к их внешнему виду. Для ответственных деталей авиационной техники обычно применяется анодирование с последующим нанесением специальных грунтов и эмалей.
Технологические свойства и обработка
Деформируемость
Сплав АВ относится к деформируемым алюминиевым сплавам и обладает хорошей пластичностью в отожженном состоянии, что позволяет производить из него различные полуфабрикаты методами обработки давлением.
- Горячая деформация - проводится при температуре 420-480°C, обеспечивает формирование равномерной структуры и сохранение высоких механических свойств;
- Холодная деформация - возможна в ограниченном диапазоне (степень деформации до 30-40%) из-за склонности к наклепу;
- Прессование - основной метод получения профилей сложной конфигурации, проводится при температуре 420-460°C;
- Штамповка - используется для изготовления деталей сложной формы, проводится в горячем состоянии (420-460°C) или после закалки;
- Ковка - применяется для изготовления крупногабаритных деталей сложной конфигурации, проводится при температуре 430-460°C.
Обрабатываемость резанием
Сплав АВ обладает хорошей обрабатываемостью резанием, что позволяет изготавливать из него детали сложной формы с высокой точностью.
- Обрабатываемость резанием в отожженном состоянии (М) составляет 70-75% от обрабатываемости латуни ЛС63-3;
- В закаленном и состаренном состоянии (Т, Т1) обрабатываемость составляет 60-65% от латуни;
- Рекомендуемые скорости резания: при черновой обработке 300-400 м/мин, при чистовой обработке 500-800 м/мин;
- Для повышения качества обработанной поверхности рекомендуется использование охлаждающих жидкостей на основе минеральных масел.
Свариваемость
Сплав АВ обладает удовлетворительной свариваемостью, хотя и требует соблюдения определенных технологических режимов для получения качественных сварных соединений.
- Рекомендуемые методы сварки: аргонодуговая сварка неплавящимся электродом (TIG) и сварка плавящимся электродом в среде инертного газа (MIG);
- В качестве защитного газа используется аргон высокой чистоты (99,99%);
- Присадочная проволока: СвАМг5, СвАМг6;
- Прочность сварного соединения составляет 70-80% от прочности основного материала;
- После сварки рекомендуется термическая обработка (закалка и старение) для восстановления прочностных свойств в зоне термического влияния.
Области применения алюминия АВ
Благодаря своим уникальным свойствам, сплав АВ нашел широкое применение в различных отраслях промышленности, особенно в авиастроении и специальном машиностроении.
Авиационная промышленность:
- Лопасти вертолетов - благодаря высокому пределу выносливости и хорошему сопротивлению знакопеременным нагрузкам;
- Силовые элементы конструкции - шпангоуты, лонжероны, нервюры и другие детали каркаса;
- Детали механизации крыла - закрылки, предкрылки, элероны;
- Обшивка - для участков, требующих повышенной прочности;
- Детали шасси - некоторые ненагруженные компоненты.
Машиностроение:
- Штампованные и кованые детали сложной конфигурации, работающие в условиях значительных механических нагрузок;
- Несущие конструкции специальной техники;
- Крепежные элементы ответственного назначения;
- Корпусные детали механизмов и агрегатов.
Электротехническая промышленность:
- Проводники для линий электропередач высокого напряжения;
- Элементы токопроводящих систем, требующих повышенной прочности;
- Натянутые провода для специальных применений.
Строительство:
- Силовые элементы алюминиевых конструкций;
- Профили специального назначения с повышенной прочностью;
- Каркасы для уникальных архитектурных сооружений.
Сплав АВ особенно востребован в тех областях, где требуется оптимальное сочетание прочности, малого веса и сопротивления усталостным нагрузкам. Его способность работать в широком диапазоне температур и нагрузок делает его ценным материалом для изготовления ответственных деталей в высокотехнологичных отраслях промышленности.
Формы поставки алюминия АВ
Компания "ОборонСпецСплав" предлагает алюминий марки АВ в различных формах, соответствующих требованиям ГОСТ и отраслевых стандартов:
Алюминиевый лист АВ
Плоский полуфабрикат прямоугольного сечения с постоянной толщиной, получаемый прокаткой. Выпускается в соответствии с ГОСТ 21631-76 со следующими параметрами:
- Толщина: от 0,5 до 10,0 мм;
- Ширина: от 500 до 2000 мм;
- Длина: от 2000 до 7000 мм;
- Состояние поставки: М (отожженное), Т (закаленное и естественно состаренное), Т1 (закаленное и искусственно состаренное).
Алюминиевые листы АВ используются для изготовления обшивки, панелей, перегородок и других элементов конструкций в авиационной и космической технике.
Алюминиевая плита АВ
Толстолистовой прокат прямоугольного сечения согласно ГОСТ 17232-99:
- Толщина: от 10,0 до 100,0 мм;
- Ширина: от 400 до 2000 мм;
- Длина: от 1000 до 8000 мм;
- Состояние поставки: М, Т, Т1.
Плиты применяются для изготовления силовых элементов конструкций, деталей кронштейнов, крепежных узлов и других ответственных деталей методом механической обработки.
Алюминиевый пруток АВ
Полуфабрикат круглого сечения, получаемый методом прессования или прокатки в соответствии с ГОСТ 21488-97:
- Диаметр: от 5 до 200 мм;
- Длина: от 500 до 6000 мм;
- Состояние поставки: М, Т, Т1.
Прутки используются для изготовления деталей методом механической обработки, а также для производства болтов, гаек, шпилек и других крепежных элементов.
Алюминиевые профили АВ
Длинномерные изделия с постоянным поперечным сечением различной конфигурации, получаемые методом прессования в соответствии с ГОСТ 8617-81 и ОСТ 1.92004-76:
- Площадь поперечного сечения: до 200 см²;
- Диаметр описанной окружности: до 350 мм;
- Длина: от 1000 до 7000 мм;
- Состояние поставки: М, Т, Т1.
Профили из сплава АВ применяются для создания силовых элементов конструкций, каркасов, рам и других деталей, работающих в условиях значительных нагрузок.
Алюминиевые поковки и штамповки АВ
Изделия, получаемые методом горячей объемной штамповки или ковки в соответствии с отраслевыми стандартами:
- Размеры: согласно конструкторской документации;
- Масса: от 0,1 до 100 кг;
- Состояние поставки: Т, Т1.
Поковки и штамповки используются для изготовления деталей сложной конфигурации ответственного назначения, работающих в условиях значительных механических нагрузок.
Алюминиевая проволока АВ
Длинномерное изделие круглого сечения, получаемое методом волочения в соответствии с ГОСТ 14838-78:
- Диаметр: от 1,5 до 12,0 мм;
- Поставка: в бухтах или на катушках;
- Состояние: М, Т.
Проволока из сплава АВ применяется для изготовления натянутых проводов, элементов конструкций специального назначения и в качестве присадочного материала при сварке.
Сравнение алюминия АВ с аналогичными сплавами
Для более полного понимания особенностей сплава АВ целесообразно сравнить его с другими распространенными алюминиевыми сплавами системы Al-Mg-Si.
| Характеристика | АВ (1340) | АД31 (6063) | АД35 (6082) | Д16 (2024) |
|---|---|---|---|---|
| Система легирования | Al-Mg-Si + Cu | Al-Mg-Si | Al-Mg-Si-Mn | Al-Cu-Mg |
| Предел прочности σв, МПа (Т1) | 320-360 | 210-240 | 310-330 | 420-440 |
| Предел текучести σ0.2, МПа (Т1) | 280-310 | 160-190 | 250-270 | 340-360 |
| Относительное удлинение δ, % (Т1) | 8-12 | 10-14 | 8-12 | 6-10 |
| Коррозионная стойкость | Средняя | Высокая | Высокая | Низкая |
| Свариваемость | Удовлетворительная | Отличная | Хорошая | Ограниченная |
| Склонность к МКК в состоянии Т1 | Средняя | Низкая | Низкая | Высокая |
| Предел выносливости, МПа | 120-140 | 90-110 | 110-130 | 130-150 |
| Основные области применения | Авиационная техника, лопасти вертолетов, силовые элементы конструкций | Строительные конструкции, рамы, ненагруженные детали | Транспортное машиностроение, средненагруженные конструкции | Высоконагруженные авиационные конструкции |
Как видно из сравнительной таблицы, сплав АВ занимает промежуточное положение между низколегированными сплавами системы Al-Mg-Si (АД31) и высокопрочными сплавами системы Al-Cu-Mg (Д16). По сравнению с близким по составу сплавом АД35, алюминий АВ обладает повышенными прочностными характеристиками и более высоким пределом выносливости, что особенно важно для деталей, работающих в условиях циклических нагрузок. Основным недостатком сплава АВ по сравнению с другими сплавами системы Al-Mg-Si является его пониженная коррозионная стойкость, что требует применения защитных покрытий в агрессивных средах.
Преимущества и ограничения алюминия АВ
Преимущества:
- Повышенные прочностные характеристики по сравнению с другими сплавами системы Al-Mg-Si;
- Хорошее сопротивление усталостным нагрузкам - высокий предел выносливости;
- Удовлетворительная пластичность - возможность изготовления деталей сложной формы;
- Хорошая обрабатываемость резанием - возможность получения деталей с высокой точностью размеров;
- Способность к значительному упрочнению при термической обработке;
- Малый удельный вес - снижение массы конструкций;
- Удовлетворительная свариваемость - возможность изготовления сварных конструкций;
- Стабильность свойств во времени.
Ограничения:
- Пониженная коррозионная стойкость по сравнению с другими сплавами системы Al-Mg-Si;
- Склонность к межкристаллитной коррозии в искусственно состаренном состоянии;
- Специфические требования к режимам термической обработки для достижения оптимальных свойств;
- Ограниченная пластичность в упрочненном состоянии - сложность холодной деформации после термообработки;
- Более высокая стоимость по сравнению с массовыми строительными сплавами;
- Потеря прочности при длительном нагреве выше 150-170°C;
- Более сложная технология сварки по сравнению с АД31 и АД35.
Рекомендации по применению алюминия АВ
Для обеспечения оптимальных эксплуатационных характеристик изделий из сплава АВ рекомендуется соблюдать следующие условия:
При проектировании:
- Учитывать прочностные характеристики в соответствии с выбранным состоянием поставки материала;
- Избегать резких переходов сечений и острых углов, являющихся концентраторами напряжений;
- Предусматривать защитные покрытия для деталей, работающих в агрессивных средах;
- Обеспечивать отсутствие контакта с материалами, способствующими электрохимической коррозии.
При обработке:
- Строго соблюдать режимы термической обработки для обеспечения заданных свойств;
- Использовать острозаточенный инструмент и оптимальные режимы резания;
- При сварке применять присадочный материал, соответствующий основному металлу;
- Обеспечивать защиту от перегрева при сварке для минимизации снижения прочностных характеристик.
При защите от коррозии:
- Выбирать метод защиты в зависимости от условий эксплуатации;
- Для максимальной защиты применять комбинированные покрытия (анодирование + лакокрасочное покрытие);
- Периодически контролировать состояние защитных покрытий и своевременно восстанавливать их при необходимости;
- Для деталей, эксплуатируемых в морской атмосфере или химически агрессивных средах, предусматривать дополнительную защиту стыков и соединений.
Вопросы и ответы об алюминии АВ
- Почему сплав АВ также известен под маркировкой 1340?
- Маркировка 1340 соответствует системе обозначений алюминиевых сплавов, где первая цифра (1) указывает на группу сплавов системы Al-Mg-Si, а остальные цифры - на конкретный состав сплава. Двойная маркировка (АВ и 1340) является результатом исторического развития систем обозначения алюминиевых сплавов в отечественной промышленности, где буквенные обозначения постепенно дополнялись и частично заменялись цифровыми кодами для унификации и стандартизации.
- Что означает расшифровка "высококачественная выкатка" в маркировке АВ?
- Термин "высококачественная выкатка" в расшифровке маркировки АВ отражает исторически сложившееся обозначение процесса производства плоского проката (листов, плит) с повышенными требованиями к качеству поверхности, точности размеров и однородности структуры. Это указывает на то, что сплав изначально был разработан и оптимизирован для производства высококачественного листового проката, хотя в современной промышленности из него изготавливаются и другие виды полуфабрикатов.
- Может ли сплав АВ применяться в криогенной технике?
- Сплав АВ сохраняет удовлетворительные механические свойства при пониженных температурах, однако для работы в условиях криогенных температур (ниже -150°C) обычно применяются специальные алюминиевые сплавы системы Al-Mg и Al-Mg-Mn, обладающие лучшими характеристиками при сверхнизких температурах. При температурах до -80°C сплав АВ может успешно применяться, но для более низких температур рекомендуется проведение специальных испытаний или выбор альтернативных материалов.
- Какие аналоги сплава АВ существуют в международных системах маркировки?
- В международных системах маркировки ближайшим аналогом сплава АВ (1340) является сплав EN AW-6061 по европейскому стандарту EN 573-3 и AA6061 по классификации Aluminum Association (США). Эти сплавы также относятся к системе Al-Mg-Si с добавлением меди и имеют схожий химический состав и механические свойства. В некоторых применениях альтернативой может служить также сплав EN AW-6082 (близкий к отечественному АД35), хотя он содержит меньше меди и имеет несколько другой баланс легирующих элементов.
Заключение
Алюминий марки АВ (1340) представляет собой высококачественный деформируемый сплав системы Al-Mg-Si с добавлением меди, характеризующийся повышенными прочностными свойствами, хорошим сопротивлением усталости и удовлетворительной технологичностью. Благодаря оптимальному сочетанию эксплуатационных характеристик, этот материал нашел широкое применение в авиационной промышленности, машиностроении и других отраслях, где требуются надежные и легкие конструкционные материалы.
Сплав АВ занимает промежуточное положение между низколегированными алюминиевыми сплавами строительного назначения и высокопрочными авиационными сплавами, что делает его универсальным материалом для решения широкого спектра инженерных задач. При правильном выборе состояния поставки, соблюдении технологии обработки и защите от коррозии, изделия из алюминия АВ обеспечивают длительный срок службы и высокую надежность в различных условиях эксплуатации.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из алюминия марки АВ, изготовленных в соответствии с требованиями ГОСТ и отраслевых стандартов. Наши специалисты обеспечат квалифицированную консультацию по выбору оптимальных материалов и технологий их обработки для решения конкретных производственных задач.
Материалы данной статьи основаны на требованиях ГОСТ 4784-2019 и других нормативных документов, а также на многолетнем опыте специалистов компании "ОборонСпецСплав" в области производства и применения высококачественных алюминиевых сплавов для авиационной промышленности и специального машиностроения.
